Упаковка розеток в пакет Flow Pack
Для предприятия в г. Москве были подготовлены две горизонтальные упаковочные машины ЛИНЕПАК Ф3М с однопозиционными губками для упаковки розеток, выключателей, рамок и других электроустановочных изделий в пакет Flow Pack.
Проект был рассчитан на индивидуальную упаковку штучной электротехнической продукции из рулонной термосвариваемой полипропиленовой плёнки. Машина подаёт изделие по транспортеру, формирует пакет, выполняет продольную и поперечную сварку, отрезку упаковки, просечку «Еврослот» и нанесение даты на лицевой стороне пакета.
Такое решение подходит для предприятий, которым требуется упаковочное оборудование для розеток в Москве: индивидуальная упаковка розеток, выключателей, рамок, блоков и других электроустановочных изделий в пакет Flow Pack с аккуратным товарным видом и возможностью подвесной выкладки.
Задача проекта
Производству требовалось автоматизировать индивидуальную упаковку электроустановочных изделий в пакет Flow Pack. Основная задача — обеспечить стабильную подачу розеток, выключателей и рамок, сформировать аккуратную упаковку из рулонной плёнки, выполнить сварку швов, отрезку пакета, просечку «Еврослот» и нанесение даты.
Для решения задачи были выбраны две машины ЛИНЕПАК Ф3М с однопозиционными губками. Такая компоновка подходит для штучных изделий стабильной формы, когда важны повторяемая длина пакета, качественный продольный и поперечный шов, возможность работы с фотометкой и переналадка под разные типоразмеры продукции.
Если предприятию нужно купить упаковочное оборудование для розеток в Москве или подобрать горизонтальную упаковочную машину для электротехнических изделий, при проектировании важно учитывать габариты продукции, форму корпуса, выступающие элементы, ширину плёнки, шаг фотометки, еврослот, расположение даты и требования к товарному виду упаковки.
- Продукт: розетки и электроустановочные изделия.
- Дополнительная продукция: выключатели, рамки, двойные и четырёхместные розетки.
- Упаковка: пакет Flow Pack.
- Материал: термосвариваемая полипропиленовая плёнка.
- Толщина плёнки: 30–40 мкм.
- Фотометка: 5 × 15 мм.
- Дополнительная опция: просечка «Еврослот».
- Оборудование: ЛИНЕПАК Ф3М с однопозиционными губками.
- Количество машин: 2 шт.
- Производительность: до 60 циклов в минуту по ТЗ.

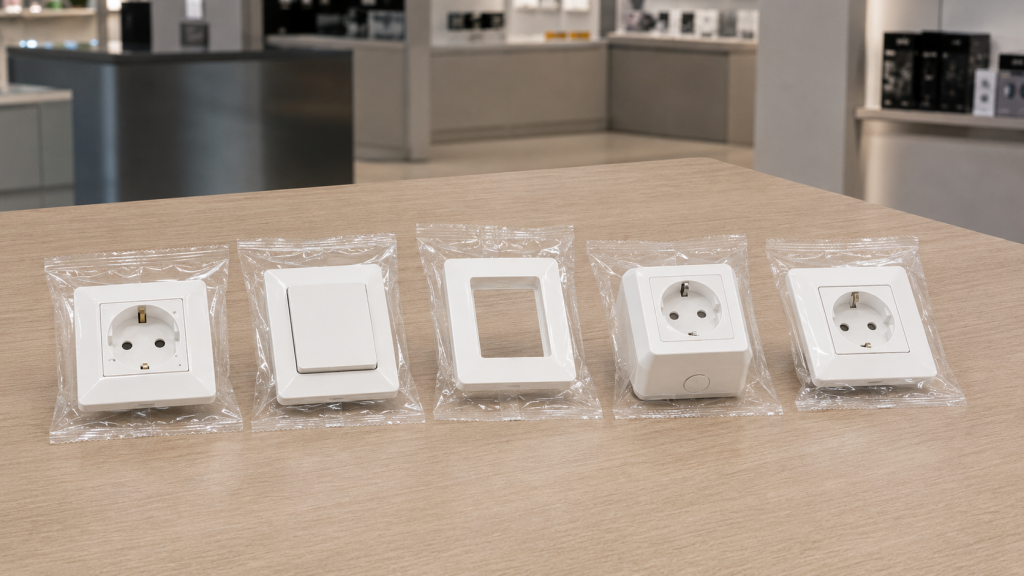

Продукт: розетки, выключатели и рамки
В проекте были предусмотрены электротехнические изделия разных типоразмеров: внутренние розетки, накладные розетки, двойная внутренняя розетка, четырёхместная розетка и рамка. Для каждого изделия в ТЗ были указаны габариты и расчётная ширина плёнки.
При упаковке таких изделий важно учитывать не только длину, ширину и высоту корпуса, но и допуск по размерам. По ТЗ допускаемая погрешность габаритных размеров упаковываемых изделий не должна превышать ±2 мм, исходя из чего рассчитывается ширина плёнки на изделие.
Розетки
Основной продукт проекта — внутренние, накладные, двойные и четырёхместные розетки.
Выключатели
Машина также рассчитана на упаковку выключателей и других электроустановочных изделий.
Рамки
Для рамок предусмотрены сменные толкатели и отдельная настройка подачи по транспортеру.
Почему выбран ЛИНЕПАК Ф3М
ЛИНЕПАК Ф3М применяется для горизонтальной упаковки штучной пищевой и непищевой продукции в трёхшовный пакет Flow Pack. Для розеток и выключателей важны стабильная подача изделия, регулируемый формирователь пакета, работа с фотометкой, точная сварка швов и возможность переналадки под разные типоразмеры продукции.
В проекте машина была укомплектована регулируемым формирователем пакета, пластиковыми толкателями подающего транспортёра, одним рулонодержателем, узлом размотки для плёнки шириной до 600 мм, однопозиционными губками поперечной сварки, узлом продольной сварки с двумя парами роликов и термопринтерным датером VideoJet DATAFLEX PLUS.
Однопозиционные губки
Машина оснащена однопозиционными губками поперечной сварки длиной 300 мм.
Еврослот
В проекте предусмотрена просечка «Еврослот» для подвесной выкладки готовой упаковки.
Работа с фотометкой
Машина может работать с прозрачной плёнкой без фотометки и с печатной плёнкой по фотометке.
Память рецептов
Система управления предусматривает оперативную память на 42 типоразмера изделий.

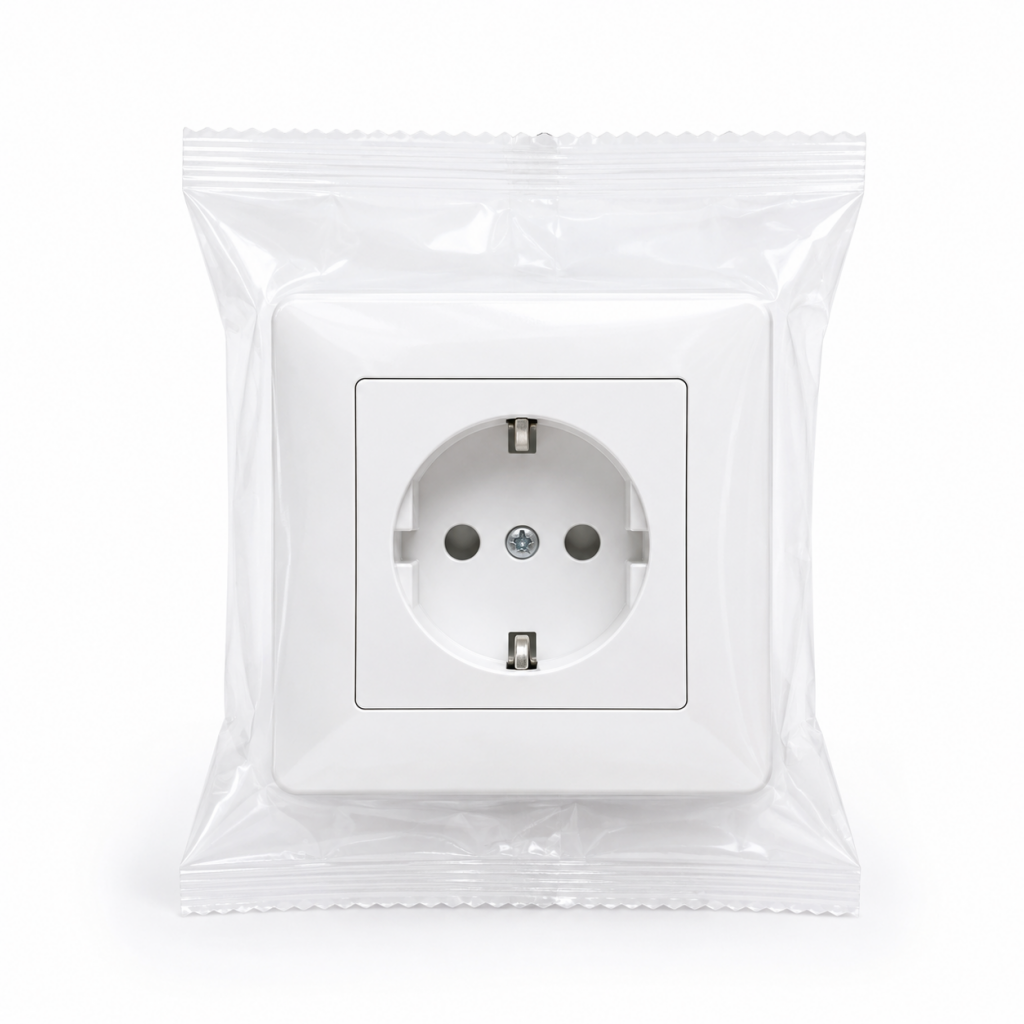

Формат упаковки: пакет Flow Pack
Flow Pack — трёхшовная упаковка из рулонной термосвариваемой плёнки. Для розеток, выключателей и рамок этот формат позволяет получить индивидуальную упаковку с продольным швом, двумя поперечными швами, отрезкой пакета и возможностью выполнения просечки «Еврослот».
В проекте применялась термосвариваемая полипропиленовая плёнка толщиной 30–40 мкм. Фактическая ширина плёнки и длина пакета определяются для каждого изделия при пусконаладочных работах, так как габариты розеток, выключателей и рамок различаются.
- Тип упаковки: Flow Pack.
- Материал: термосвариваемая полипропиленовая плёнка.
- Толщина плёнки: 30–40 мкм.
- Расчётная ширина плёнки по изделиям: от 205 до 305 мм.
- Фотометка: 5 × 15 мм.
- Рулон: внешний диаметр до 350 мм, масса до 25 кг.
- Дополнительная функция: просечка «Еврослот».
- Назначение: индивидуальная упаковка штучных электроустановочных изделий.
Состав машины по проекту
Машина была подготовлена как горизонтальный упаковочный автомат для работы с розетками, выключателями, рамками и другими электроустановочными изделиями. Комплектация учитывала разные типоразмеры продукции, необходимость переналадки, просечку «Еврослот» и нанесение даты.
- регулируемый формирователь пакета для изделий по ТЗ;
- пластиковые толкатели подающего транспортёра — 24 шт.;
- сменные пластиковые толкатели для рамок — 12 шт.;
- один рулонодержатель и узел размотки для плёнки шириной до 600 мм;
- однопозиционные губки поперечной сварки длиной 300 мм;
- поперечные швы 8 мм и 20 мм под просечку «Еврослот»;
- сварочные ролики с продольным рифлением;
- фторлакоткань на пластинах протяжки и сварки продольного шва;
- отрезной нож с прямой режущей кромкой;
- специальные боковые направляющие подающего транспортёра для внутренних розеток;
- специальные направляющие на пластинах протяжки и сварки продольного шва;
- узел продольной сварки с двумя парами роликов;
- термопринтерный датер VideoJet DATAFLEX PLUS;
- расположение даты только на лицевой стороне пакета;
- опция «нет продукта — нет пакета»;
- цветной сенсорный дисплей;
- оперативная память на 42 типоразмера изделий;
- электронная защита по моменту на приводах подающего транспортёра и поперечной сварки.
Принцип работы горизонтальной упаковочной машины
Розетки, выключатели или рамки укладываются на подающий транспортёр между толкателями. В зависимости от типа изделия используются основные или сменные толкатели, а также меняется коэффициент редукции на сенсорном дисплее.
Плёнка разматывается с рулона, проходит через формирователь и оборачивает изделие. Узел продольной сварки формирует продольный шов, затем однопозиционные губки выполняют поперечную сварку, просечку «Еврослот» и отрезку готового пакета. После этого упаковка выводится из машины.
1. Подача изделия
Изделие размещается на подающем транспортере и перемещается к формирователю пакета.
2. Формирование рукава
Плёнка с рулона проходит через формирователь и оборачивает розетку или выключатель.
3. Сварка и еврослот
Машина выполняет продольную и поперечную сварку, а также просечку «Еврослот».
4. Маркировка и отвод
Дата наносится на лицевой стороне пакета, после чего готовая упаковка выводится из машины.
Технические параметры проекта
Производительность
Кинематическая производительность машины по ТЗ — до 60 циклов в минуту. Фактическая скорость зависит от изделия, длины пакета, характеристик плёнки, времени сварки и режима подачи продукции.
Питание
Электропитание — трёхфазная сеть 380 В, 50 Гц. Установленная мощность машины — до 6,8 кВт.
Транспортёры
Длина подающего транспортёра — до 2000 мм, длина отводящего транспортёра — до 600 мм.
Рулон плёнки
Диаметр рулона — до 350 мм, внутренний диаметр — 75–77 мм, масса рулона — до 25 кг.
Связанные разделы по проекту
Для аналогичной задачи подбора оборудования важно учитывать продукт, формат упаковки и модель машины. В этом проекте связаны три направления: розетки, пакет Flow Pack и горизонтальная упаковочная машина ЛИНЕПАК Ф3М.
Результат для производства
Проект позволил организовать упаковку розеток, выключателей, рамок и других электроустановочных изделий в пакет Flow Pack в г. Москве. Две машины ЛИНЕПАК Ф3М обеспечивают подачу изделий, формирование пакета, продольную и поперечную сварку, просечку «Еврослот», нанесение даты и вывод готовой упаковки.
Такое решение помогает автоматизировать индивидуальную упаковку штучной непищевой продукции, улучшить товарный вид изделий, обеспечить защиту от загрязнения и упростить дальнейшую складскую, транспортную и торговую логистику.
- упаковка розеток и выключателей в Flow Pack;
- две машины ЛИНЕПАК Ф3М;
- однопозиционные губки поперечной сварки;
- полипропиленовая плёнка 30–40 мкм;
- расчётная ширина плёнки по изделиям от 205 до 305 мм;
- просечка «Еврослот»;
- термопринтерный датер VideoJet DATAFLEX PLUS;
- опция «нет продукта — нет пакета»;
- память на 42 типоразмера изделий;
- производительность до 60 циклов в минуту по ТЗ.
Для каких задач подходит аналогичное решение
Аналогичное решение подходит для предприятий, которым требуется индивидуальная упаковка розеток, выключателей, рамок, пластиковых деталей, комплектующих, электротехнических компонентов, бытовых изделий и другой штучной непищевой продукции в Flow Pack.
При подборе машины важно заранее проверить габариты каждого изделия, допуски по размерам, устойчивость на транспортере, форму корпуса, выступающие элементы, ширину плёнки, шаг фотометки, необходимость еврослота, место нанесения даты и требования к внешнему виду упаковки.
Электротехнические изделия
Индивидуальная упаковка розеток, выключателей, рамок и комплектующих.
Flow Pack
Формирование трёхшовного пакета из рулонной термосвариваемой плёнки.
Еврослот
Возможность подвесной выкладки готовой упаковки на торговом оборудовании.
Нужно подобрать оборудование для упаковки розеток в Москве?
Если вы планируете купить упаковочное оборудование для розеток, выключателей, рамок или других электроустановочных изделий в Москве, обращайтесь в обособленное подразделение ТАУРАС-ФЕНИКС в Москве. Специалисты помогут подобрать ЛИНЕПАК Ф3М, формирователь пакета, плёнку, толкатели, еврослот, датер и состав участка под ваш продукт и требуемую производительность.
Для предприятий Москвы можно подобрать оборудование для упаковки штучной пищевой и непищевой продукции в Flow Pack, интегрировать подающие и отводящие транспортёры, маркировку, контроль и дальнейшую групповую упаковку.
FAQ: упаковка розеток в Flow Pack
Какое оборудование подходит для упаковки розеток в Flow Pack?
Для упаковки розеток и выключателей в Flow Pack подходит горизонтальная упаковочная машина ЛИНЕПАК Ф3М. Она формирует пакет из рулонной плёнки, выполняет продольную и поперечную сварку, отрезку упаковки и вывод готового пакета.
Можно ли упаковывать не только розетки, но и выключатели?
Да. В проекте ТЗ №055-20 были предусмотрены розетки, выключатели, рамки, двойные и четырёхместные розетки. Для разных типоразмеров применяются настройки машины и сменные элементы подачи.
Какая плёнка используется для упаковки розеток?
По ТЗ используется термосвариваемая полипропиленовая плёнка толщиной 30–40 мкм. Фактическая ширина плёнки и длина пакета определяются для каждого изделия при пусконаладочных работах.
Можно ли сделать упаковку с еврослотом?
Да. В проекте была предусмотрена просечка «Еврослот»: один поперечный шов выполняется шириной 20 мм под еврослот, второй — 8 мм.
Куда обращаться по упаковочному оборудованию для розеток в Москве?
Для предприятий Москвы подбор, поставку и сервисное сопровождение оборудования выполняет обособленное подразделение ТАУРАС-ФЕНИКС в Москве.
