Комплекс для упаковки в коробки

Автоматизация фасовки и транспортной упаковки

Комплекс для упаковки в коробки предназначен для подготовки гофрокороба American Case, дозирования продукта и заклейки заполненной транспортной тары.

Оборудование применяется на участках, где продукт нужно дозировать непосредственно в короб, закрыть верхние клапаны и передать готовую упаковку на дальнейшие операции: маркировку, контроль, накопление, складирование или паллетирование.

Особенность решения: комплекс объединяет формирование гофрокороба, весовое дозирование, загрузку продукта и заклейку верхних клапанов в едином маршруте транспортной упаковки.

Полезно: для подготовки коробов используется формирователь коробов SPM-ФК-25 , для дозирования — мультиголовочный дозатор AMATA-КАТЕ-214-R , для закрытия заполненной тары — автоматический заклейщик коробов SPM-ЗКА-25 .

Для каких задач подходит комплекс

Комплекс выбирают для производств, где требуется не только сформировать транспортный короб, но и выполнить дозирование продукта перед закрытием упаковки.

• формирование гофрокороба American Case из заготовки;
• заклейка нижних клапанов короба клейкой лентой;
• подача открытого короба в зону дозирования;
• весовое дозирование продукта в короб;
• передача заполненного короба на заклейку;
• закрытие верхних клапанов клейкой лентой;
• работа с коробом фиксированного формата 400×200×222 мм;
• работа с магазином гофрозаготовок до 190 шт.;
• подготовка транспортной упаковки к маркировке и складированию;
• интеграция с транспортёрами, контролем и паллетированием;
• производительность до 30 коробов в минуту.

Принцип работы комплекса

На первом этапе гофрокороб формируется из плоской заготовки. Формирователь раскрывает короб, придаёт ему рабочую геометрию и заклеивает нижние клапаны клейкой лентой.

Подготовленный короб с открытыми верхними клапанами подаётся в зону дозирования. Мультиголовочный дозатор формирует заданную дозу продукта и подаёт её в открытую транспортную тару.

После заполнения короб перемещается на автоматический заклейщик. Заклейщик закрывает верхние клапаны и фиксирует их клейкой лентой, после чего готовая упаковка передаётся на следующий этап линии.

Практическая выгода: комплекс сокращает ручные операции при подготовке гофрокороба, дозировании продукта и закрытии транспортной упаковки.

Формирование короба American Case

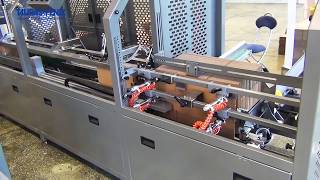

Подготовка транспортной тары выполняется на базе формирователя коробов SPM-ФК-25 . Машина работает с заготовками American Case, раскрывает короб и заклеивает нижние клапаны скотчем.

На выходе формирователя получается подготовленный короб с закрытым дном и открытым верхом. Такой короб можно передавать в зону дозирования или загрузки продукта.

Важно для подбора: размеры короба, качество гофрокартона, геометрию клапанов и тип клейкой ленты нужно согласовать с продуктом, дозатором и производительностью участка.

Дозирование продукта в короб

За формирование дозы отвечает мультиголовочный дозатор AMATA-КАТЕ-214-R . Он применяется для точного весового дозирования сыпучих, мелкоштучных и фракционных продуктов.

Дозатор формирует заданную массу продукта и подаёт её в открытый гофрокороб. Такая схема подходит для продуктов, которые можно дозировать весовым способом и фасовать непосредственно в транспортную тару.

Ключевой параметр: точность дозирования зависит от свойств продукта, фракции, сыпучести, требуемой массы дозы и согласования дозатора с транспортным участком.

Заклейка верхних клапанов

После дозирования заполненный короб передаётся на автоматический заклейщик коробов SPM-ЗКА-25 . Заклейщик закрывает верхние клапаны гофрокороба и фиксирует их клейкой лентой.

Закрытая транспортная упаковка может поступать на маркировку, контроль веса, накопление, паллетирование, роботизированную укладку или складскую логистику.

Логика участка: формирователь готовит короб, дозатор подаёт продукт, заклейщик закрывает верхние клапаны, а транспортная линия передаёт упаковку дальше.

Работа с коробом 400×200×222 мм

В текущей конфигурации комплекс работает с коробом American Case размером 400×200×222 мм. Магазин гофрозаготовок рассчитан на загрузку до 190 заготовок.

При подборе комплекса важно проверить, соответствует ли формат короба требуемой массе продукта, объёму дозы, габаритам транспортной упаковки и дальнейшему маршруту логистики.

Компоновка в линии транспортной упаковки

Комплекс может использоваться как самостоятельный участок или как часть расширенной end-of-line линии. После заклейки короб может направляться на маркировку, контроль веса, накопление, паллетирование или роботизированную укладку.

Такая компоновка позволяет выстроить маршрут от подачи заготовки до готового закрытого короба, который можно передавать на складскую логистику или следующий автоматизированный участок.

Рекомендуемая интеграция: комплекс можно дополнять контрольным взвешиванием, маркировкой, транспортёрами, накопительными участками и паллетированием.

Производительность и параметры

Кинематическая производительность комплекса — до 30 коробов в минуту. Тип коробов — American Case.

Размер короба: длина 400 мм, ширина 200 мм, высота 222 мм. Магазин гофрозаготовок рассчитан на 190 шт.

Подключение машины — 220 В, 50±1 Гц. Установленная мощность — 2,2 кВт.

Габариты комплекса: длина 6100 мм, ширина 2800 мм, высота 1900 мм.

Когда стоит выбрать комплекс для упаковки в коробки

Комплекс стоит выбирать, если производству нужно сформировать гофрокороб, дозировать продукт в транспортную тару и автоматически закрыть верхние клапаны клейкой лентой.

Решение подходит для участков, где требуется производительность до 30 коробов в минуту, работа с коробами American Case, дозирование продукта и интеграция с дальнейшей маркировкой, контролем, накоплением или паллетированием.

Рекомендуемая логика подбора: сначала определить продукт, дозу, формат короба, требования к точности дозирования и дальнейший маршрут упаковки, затем согласовать состав комплекса.
