- Четырехрядная транспортная система с комплектом кареток под тару
- Узел загрузки тары
- Ультрафиолетовая лампа для бактерицидной обработки стаканов
- Узел укладки фольги
- Узел запайки фольги
- Устройство простановки даты
- Электрошкаф с системой управления
- Комплект жидкостных объемных дозаторов для сливок с функцией долива по весу
- Станция централизованной смазки основных исполнительных устройств автомата
- Защитная камера
- Система высоконапорной мойки
- Устройство ополаскивания кареток транспортной системы
ПАСТПАК 6Л
- Легкость встраивания в полностью автоматизированные технологические линии
- Конструкция дозирующих систем адаптирована к CIP-мойке и последующей SIP-стерилизации при помощи насыщенного водяного пара
- Станция централизованной смазки основных исполнительных устройств автомата
- Система управления, выполненная на базе PLC контроллера, позволяет проводить диагностику машины в процессе работы и сохранять в памяти различные рецептуры продукта
- Конструкция автоматов обеспечивает работу в условиях повышенной влажности
- Исполнение из нержавеющей стали
- Комплектующие от ведущих мировых производителей (Festo, SMC, Omron, B&R, Schneider Electric и др.)
- Исполнение системы управления на уровне сетевых решений, что облегчает эксплуатацию и диагностику, обеспечивает возможность подключения дополнительных сетевых устройств (дозаторы, насосные станции и т.п.)
- Цветной сенсорный дисплей системы управления (LS Industrial Systems, 7,2’’; опционально - Festo, LG, Siemens, Allen Bradley и др.), интуитивный русскоязычный интерфейс с возможностью перехода на 7 основных языков

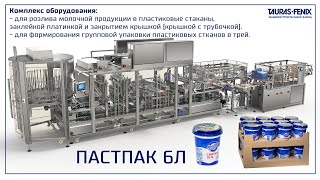

Автомат линейного типа «ПАСТПАК 6Л» предназначен для дозированной фасовки в пластиковую тару различных форм и размеров жидких и пастообразных продуктов с добавлением мягких, легко деформирующихся компонентов размером до 10 мм, с последующей запайкой фольгой и укупоркой пластиковой крышкой.
Расположение слотов в 6 рядов обеспечивает высокую производительность автомата. В комлектации «Серво» на транспортную систему устанавливается сервопривод с серворедуктором, что обеспечивает высокую производительность, наилучшую динамику движения и долговечность механизма.
Ultra Clean исполнение (VDMA, класс IV):
- Оснащение расходного бака продукта системой поддува стерильного воздуха для сохранения микробиологических параметров продукта
- Закрытая камера на позициях дезинфекции тары, фасовки продукта, укладки и запайки фольгой для защиты от внешней среды
- Подача в камеру стерильного воздуха, очищенного от микроорганизмов и бактерий с помощью HEPA-фильтра (класс H14)
- Обработка камеры 30% раствором перекиси водорода
- Обработка тары (стаканов и фольги) парами перекиси водорода с последующей сушкой горячим стерильным воздухом и вентиляцией зоны обработки
Упаковываемая продукция:
Сметана, сливки, йогурт, крем, желе, молочные десерты, в том числе с начинкой, включениями; творог, в том числе с доливкой сливок; плавленный сыр, творожный сыр; масло, маргарин, спреды; шоколадная паста, джем, повидло, мёд; соусы, майонез, кетчуп, горчица, томатная паста; паштет, икра, икорное масло, пресервы; салаты с включениями до 15 мм, морская капуста и т.п.
| Производительность (кинематическая) до | 210 упак/мин Серво |
| Диаметр круглой тары, максимум, мм | 130 |
| Размеры прямоугольной тары (ДхШ), максимум, мм | 95х45 |
| Высота тары, максимум, мм | 120 |
| Привод транспортной системы кареток | Эл-мех / Серво |
| Дозатор в базовой комплектации | 6 объемных поршневых дозаторов |
| Подключение машины | 380 В, 3Ф, 50 Гц |
| Установленная мощность, кВт | 4 / 8 Серво |
| Рабочее давление в пневмосистеме, МПа | 0,6 |
| Потребление сжатого воздуха л/мин | 2500 / 1000 Серво |
| Длина аппарата, мм | Определяется комплектацией |
| Ширина аппарата, мм | Определяется комплектацией |
| Высота аппарата, мм | Определяется комплектацией |
| Вес аппарата, кг | Определяется комплектацией |
| Материал корпуса | Нержавеющая сталь |
- Узел укладки пластиковой крышки (нахлобучки)
- Отводящий транспортер (пластинчатый или ленточный)
- Дополнительный дозатор
- Защитная камера с системой обеззараживания
- Система очистки воздуха BIOZONE
- Стерильная расходная емкость
- Устройство автоматической мойки транспортной системы
- Узел запайки стаканов пленкой из рулона с вырубкой по контуру стакана
- Оборудование групповой упаковки стаканчиков в гофроподдоны («треи»)
- Блоки дозаторов второго продукта (ФЯН, сливки, шоколад и т.д.)
- Дозаторы для фасовки сыпучих продуктов
