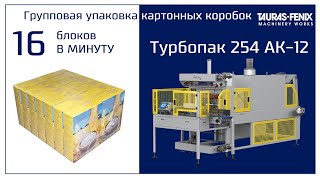

Термоусадочный аппарат ТУРБОПАК 254 АК-12

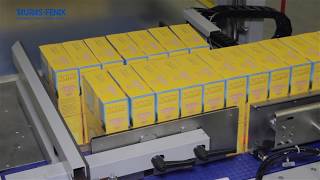

Видео:

Упаковка:

Оборудование:

  • управление машины осуществляется контроллером;
  • автоматическая размотка верхнего и нижнего рулонов пленки;
  • настраиваемое время сварки пленки;
  • наличие на сварочной головке блокировки от попадания посторонних предметов;
  • автоматическое поддержание заданной температуры сварочной головки и температуры в сварочном модуле;
  • наличие транспортных колесных опор;
  • правое/левое исполнения;
  • электрошкаф расположен в габаритах машины.



Термоусадочная машина ТУРБОПАК 254 АК-12 предназначена для групповой транспортной упаковки в термоусадочную пленку. На машине возможна формирование блоков изделий в мягкой и картонной упаковке. Максимальная производительность до 15 упаковок в минуту. Формирование упаковочного блока любой конфигурации. Подача продукта с левой или правой стороны к продольной оси термоусадочного модуля.

Производительность (кинематическая) до 12 блок/мин
Длина блока, мм 480
Ширина блока, мм 400
Высота блока, мм 280
Толщина пленки, мкм 50-100
Ширина рулона пленки, максимум, мм 700
Внешний диаметр рулона пленки, максимум, мм 300
Вес рулона пленки, максимум, кг 20-25
Рабочий размер термотуннеля (ДхШхВ), мм 1300х680х440
Скорость транспортера м/мин 3-9
Подключение машины 380±38 В, 50±1 Гц
Установленная мощность, кВт 26
Потребляемая мощность, кВт 21
Рабочее давление в пневмосистеме, МПа 0,6
Потребление сжатого воздуха л/мин 450
Длина аппарата, мм 4030
Ширина аппарата, мм 1200
Высота аппарата, мм 2100
Вес аппарата, кг 960
  • Термоусадочный модуль
  • Нагнетатель
  • Упаковочный модуль
  • Стол формирования блоков
  • Электрошкаф упаковочного модуля
  • Пульт управления упаковочного модуля
  • Узел подготовки воздуха
  • Станина
  • Электрошкаф термоусадочной камеры
  • Привод транспортёра термоусадочной камеры
  • Стойка сварочная
  • Подающий транспортёр формирователя блоков
  • Узел нижней размотки рулона плёнки
  • Вентилятор охлаждения электрошкафа
  • Узел сварки с прижимом блока и сварочной головкой
  • Узел верхней размотки рулона плёнки
  • Отводящий транспортёр от сварочной стойки
  • Узел ограждения левый
  • Датчик напора
  • Регулируемый борт ограждения
  • Узел отсекателя напора
  • Узел формирования блока и перемещения его в зону обвивки плёнкой
  • Кронштейн регулировки правостороннего ограждения
  • Узел ограждения правый
  • Датчик формирования ряда
  • Транспортёр термоусадочного модуля
  • Узел загрузки и фиксации рулона пленки верхней размотки
  • Отводящий транспортер (пластинчатый или ленточный)
  • Рольганги
  • Подающий ленточный транспортер-накопитель
