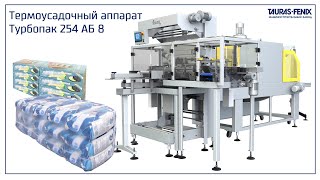

Термоусадочная машина ТУРБОПАК 254 АБ-8

Автоматическая упаковка пакетов в прямоугольные блоки

ТУРБОПАК 254 АБ-8 выполнен на базе термоусадочной машины серии ТУРБОПАК и предназначен для автоматического формирования прямоугольных блоков из пакетов с сыпучими продуктами.

Машина применяется для пакетов типа «подушка» и пакетов в форме «брикета». После формирования блока упаковочный модуль оборачивает продукцию термоусадочной плёнкой, выполняет сварку, а затем блок проходит через термоусадочный модуль.

Ключевое отличие ТУРБОПАК 254 АБ-8: специализация на групповой упаковке пакетов с сыпучими продуктами в прямоугольные блоки, а не на бутылках, банках или пакетах Gable Top.

Полезно: вся линейка термоусадочного оборудования TAURAS-FENIX представлена в разделе термоусадочное оборудование ТУРБОПАК .

Для каких задач подходит ТУРБОПАК 254 АБ-8

ТУРБОПАК 254 АБ-8 выбирают для производств, которым нужно автоматически объединять пакеты с сыпучими продуктами в групповые транспортные блоки и фиксировать их термоусадочной плёнкой.

• групповая упаковка пакетов типа «подушка»;
• групповая упаковка пакетов в форме «брикета»;
• работа с сыпучими продуктами в потребительской упаковке;
• формирование прямоугольных блоков;
• упаковка круп, бакалейных и аналогичных продуктов;
• работа с термоусадочной плёнкой толщиной 50–120 мкм;
• работа с рулоном плёнки шириной до 700 мм;
• правое или левое исполнение подводящего транспортёра;
• автономная работа машины;
• интеграция в производственные линии TAURAS-FENIX;
• производительность до 8 блоков в минуту.

Принцип работы машины

Пакеты с продуктом поступают на подающий транспортёр. Далее рабочий стол с механизмом формирования блока собирает пакеты в заданную прямоугольную конфигурацию.

После формирования блока упаковочный модуль оборачивает продукцию термоусадочной плёнкой и выполняет сварку. Затем блок передаётся в термоусадочный модуль, где плёнка усаживается по форме групповой упаковки.

Готовый блок можно передавать на рольганг, отводящий транспортёр или следующий участок линии. Такая схема подходит для автоматизации групповой упаковки пакетов с сыпучими продуктами после первичной фасовки.

Практическая выгода: машина автоматизирует формирование транспортного блока из пакетов и снижает ручное участие на участке групповой термоусадочной упаковки.

Формирование блоков из пакетов

ТУРБОПАК 254 АБ-8 формирует прямоугольные блоки из пакетов типа «подушка» и «брикет». Для таких продуктов важно учитывать геометрию пакета, стабильность формы после фасовки, массу упаковки и способность пакетов сохранять положение при формировании блока.

В текущей карточке есть расхождение по форматам блоков. В анонсе указаны 2×3, 2×4, 3×3 и 3×4, а в технической таблице — 3×4, 3×5, 2×4, 2×5 и 3×2. Перед финальным заполнением карточки эти значения нужно сверить с технической службой.

Важно для подбора: формат блока зависит от размеров пакета, массы продукта, устойчивости упаковки, требуемой плотности термоусадки и дальнейшей логистики.

Работа с пакетами типа «подушка» и «брикет»

Пакеты типа «подушка» и «брикет» отличаются геометрией и поведением при группировании. Пакет-подушка может быть более подвижным и требовать аккуратного формирования блока, а брикетированная форма обычно даёт более стабильную прямоугольную геометрию.

При подборе машины нужно проверить размер пакета, заполнение продуктом, плотность пакета, качество сварных швов, устойчивость на транспортёре и требования к внешнему виду групповой упаковки.

Работа с термоусадочной плёнкой

ТУРБОПАК 254 АБ-8 работает с полиэтиленовой термоусадочной плёнкой толщиной 50–120 мкм. Максимальная ширина рулона плёнки — 700 мм, внешний диаметр рулона — до 300 мм, максимальный вес рулона — 20–25 кг.

Подбор плёнки выполняется по габаритам блока, массе продукции, требованиям к транспортной упаковке, плотности обтяжки и условиям складирования готовых блоков.

Термоусадочный модуль

Рабочий размер термотуннеля составляет 1300×680×440 мм. Скорость транспортёра регулируется в диапазоне 3–9 м/мин, что позволяет подобрать режим усадки под тип плёнки, размер блока и требования к внешнему виду готовой упаковки.

Упаковочный и термоусадочный модули работают как единая система: блок формируется, оборачивается плёнкой, проходит сварку и затем поступает в зону термоусадки.

Отличие от моделей для бутылок, банок и Pure Pak

Модификации ТУРБОПАК 254 АСП ориентированы на цилиндрическую тару: бутылки, банки и ПЭТ-тару. ТУРБОПАК 254 АПП-12 предназначен для пакетов Pure Pak / Gable Top с картонными вставками.

ТУРБОПАК 254 АБ-8 нужно позиционировать отдельно: это машина для пакетов с сыпучими продуктами, где главная задача — сформировать прямоугольный блок из пакетов типа «подушка» или «брикет» и упаковать его в термоусадочную плёнку.

Логика выбора: бутылки и банки — модификации АСП; пакеты Pure Pak / Gable Top — АПП-12; пакеты-подушки и брикеты с сыпучими продуктами — ТУРБОПАК 254 АБ-8.

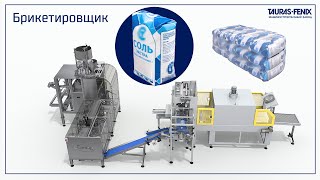

Интеграция в производственную линию

Машина может использоваться автономно или в составе производственной линии. При интеграции важно согласовать подачу пакетов после фасовочного оборудования, направление подводящего транспортёра, формат блока, ширину плёнки, скорость транспортёров и отвод готовой упаковки.

Для пакетов с сыпучими продуктами дополнительно проверяют стабильность формы после фасовки, способность пакетов формировать ровный блок и отсутствие смещения продукции при подаче в упаковочный модуль.

Технические параметры

Кинематическая производительность ТУРБОПАК 254 АБ-8 составляет до 8 блоков в минуту. Максимальные габариты блока: длина 450 мм, ширина 300 мм, высота 300 мм.

Размер формируемого блока по технической таблице: 3×4, 3×5, 2×4, 2×5 и 3×2. Эти значения нужно сверить с анонсом карточки, где указаны другие форматы.

Тип плёнки — полиэтилены. Толщина плёнки — 50–120 мкм. Максимальная ширина рулона плёнки — 700 мм. Максимальный внешний диаметр рулона — 300 мм, вес рулона — 20–25 кг.

Рабочий размер термотуннеля — 1300×680×440 мм. Скорость транспортёра — 3–9 м/мин. Подключение машины — 380 В, 3Ф, 50 Гц. Установленная мощность — 23,5 кВт.

Рабочее давление в пневмосистеме — 0,6 МПа. Потребление сжатого воздуха — 350 л/мин. Габариты аппарата: длина 4250 мм, ширина 2640 мм, высота 2330 мм. Вес аппарата — 1350 кг.

Когда стоит выбрать ТУРБОПАК 254 АБ-8

ТУРБОПАК 254 АБ-8 стоит выбирать, если производству нужно автоматически формировать прямоугольные блоки из пакетов с сыпучими продуктами и упаковывать их в термоусадочную плёнку.

Модель подходит для пакетов типа «подушка» и «брикет», если размеры пакета, масса продукта, формат блока, толщина плёнки и скорость линии соответствуют техническим параметрам машины.

Рекомендуемая логика подбора: сначала определить тип пакета, габариты и массу упаковки, требуемый формат блока, толщину плёнки, скорость линии и способ отвода готовой упаковки, затем выбрать подходящую модификацию серии ТУРБОПАК.
