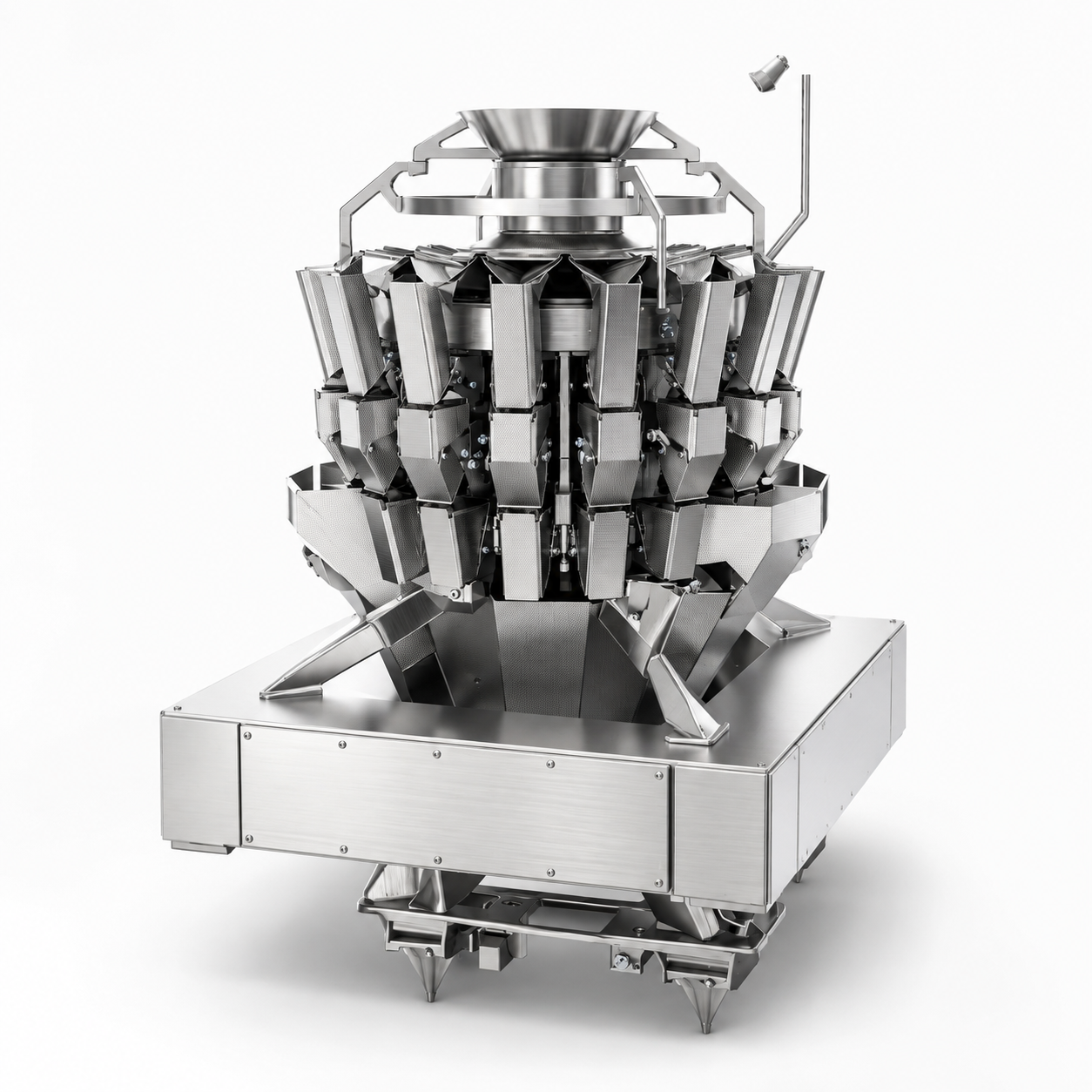

Трёхуровневый мультиголовочный дозатор AMATA-КАТЕ-316-10-R

Высокопроизводительный трёхуровневый мультиголовочный дозатор

AMATA-КАТЕ-316-10-R — весовой комбинационный радиальный мультиголовочный дозатор для высокоскоростного и точного формирования доз мелко- и среднефракционных продуктов.

Главное отличие модели от классических двухуровневых мультиголовочных дозаторов — третий уровень с 16 дополнительными карманами с памятью. Вместе с 16 весовыми карманами такая конструкция увеличивает количество вариантов, доступных системе при подборе оптимальной весовой комбинации, и позволяет повысить скорость работы оборудования.

Ключевое отличие AMATA-КАТЕ-316-10-R: 16 весовых карманов дополнены 16 карманами с памятью. Это позволяет сочетать высокую скорость комбинационного дозирования с более компактной конструкцией по сравнению с 32-карманным дозатором сопоставимой производительности.

Полезно: другие решения для весового комбинационного дозирования можно посмотреть в разделе мультиголовочные дозаторы AMATA SCALE .

Для каких задач подходит AMATA-КАТЕ-316-10-R

Дозатор предназначен для производств, где одновременно важны высокая скорость фасовки и точность формирования весовой дозы. Модель может работать с высокопроизводительными упаковочными машинами и использоваться как дозирующий модуль автоматической фасовочно-упаковочной линии.

AMATA-КАТЕ-316-10-R применяется для круп, макаронных изделий, орехов, снеков, сухих завтраков, замороженных полуфабрикатов, а также ряда непищевых продуктов — например, метизов и керамзита.

• высокоскоростное весовое дозирование;
• формирование дозы комбинацией нескольких весовых карманов;
• работа с мелко- и среднефракционными продуктами;
• работа с пищевой и непищевой продукцией;
• интеграция с высокопроизводительными упаковочными машинами;
• использование в составе автоматических фасовочно-упаковочных линий;
• диапазон дозы от 15 г до 1 кг;
• кинематическая производительность до 2×120 циклов в минуту.

Как работает комбинационное дозирование

Продукт поступает в приёмную воронку, после чего распределяется вибрационным диспенсером по радиальным питателям. Далее продукт поступает в накопительные и весовые корзины.

Система управления получает данные от весоизмерительных модулей и выбирает комбинацию карманов, суммарная масса продукта в которых максимально соответствует заданной дозе. После формирования комбинации продукт направляется через отводящие скаты и выходную воронку в упаковочную машину.

Такая схема позволяет формировать требуемую массу не последовательным набором продукта в одном дозирующем канале, а комбинацией нескольких предварительно взвешенных порций.

Зачем нужны карманы с памятью

В AMATA-КАТЕ-316-10-R между весовыми карманами и системой выдачи предусмотрен дополнительный уровень — 16 карманов с памятью.

Дополнительные карманы позволяют системе использовать большее количество доступных значений массы при поиске необходимой комбинации. Это расширяет возможности алгоритма дозирования и особенно важно на линиях, где одновременно требуется высокая скорость и стабильное формирование дозы.

Практическое преимущество: трёхуровневая схема позволяет получить высокую производительность без увеличения конструкции до размеров полноценного 32-карманного дозатора.

16 весовых карманов и 16 карманов с памятью

Дозатор оснащён 16 весовыми карманами объёмом 1 литр каждый и 16 дополнительными карманами с памятью.

Диапазон массы одной дозы составляет от 0,015 до 1 кг. Дискретность отсчёта веса — 0,1 г.

Фактическая производительность конкретной линии зависит от продукта, требуемой массы дозы, насыпной плотности, фракции, поведения продукта на вибрационных питателях и параметров упаковочной машины.

Работа с замороженными продуктами

AMATA-КАТЕ-316-10-R может применяться для дозирования замороженных полуфабрикатов. Для таких продуктов предусмотрена возможность исполнения контактирующих поверхностей из рифлёной нержавеющей стали.

Рифлёная поверхность помогает адаптировать продуктовый тракт под особенности перемещения замороженной продукции.

Важно при подборе: для замороженной продукции необходимо учитывать размер и форму продукта, температуру, склонность элементов к смерзанию, насыпную плотность и требуемую массу дозы.

Работа с трудноскользящими продуктами

Если продукт плохо перемещается по стандартным поверхностям, продуктовый тракт дозатора может быть выполнен с антиадгезионным покрытием.

Исполнение подбирается по результатам анализа продукта и позволяет адаптировать радиальные питатели, корзины и другие контактирующие поверхности под его физические свойства.

Обслуживание и санитарная обработка

Основные элементы продуктового тракта имеют легкосъёмную конструкцию. Для обслуживания можно снимать приёмную воронку, радиальные питатели, накопительные корзины, весовые корзины, корзины с памятью и отводящие скаты.

Детали дозатора, контактирующие с продуктом, выполняются из нержавеющей стали. Электрические и электронные компоненты оборудования размещены в отдельном шкафу.

Практическая выгода: съёмные элементы продуктового тракта упрощают доступ к узлам дозатора при очистке, смене продукта и техническом обслуживании.

Интеграция с упаковочными машинами

AMATA-КАТЕ-316-10-R рассчитан на работу с высокопроизводительными упаковочными машинами. Конфигурация узла выдачи дозы подбирается с учётом типа упаковочного оборудования и количества потоков.

Для построения комплексной линии доступны дополнительные устройства: бункеры-синхронизаторы, индивидуальные скаты, кольцевые синхронизаторы, системы стабилизации продукта и узлы распределения доз для многорядных упаковочных машин.

Это позволяет использовать мультиголовочный дозатор как часть комплексной линии ТАУРАС-ФЕНИКС и синхронизировать его работу с упаковочным автоматом.

Производительность и технические параметры

Максимальная кинематическая производительность AMATA-КАТЕ-316-10-R составляет до 2×120 циклов в минуту. Диапазон массы дозы — от 15 г до 1 кг.

Дозатор оснащён 16 весовыми карманами и 16 карманами с памятью. Объём весовых карманов составляет 1 л, дискретность отсчёта веса — 0,1 г.

Электропитание — 220 В, 50 Гц. Средняя потребляемая мощность — 0,85 кВт. Степень пыле- и влагозащиты — IP54.

Габаритные размеры оборудования — не более 1470×1470×2150 мм. Масса дозатора — не более 800 кг.

Когда стоит выбрать AMATA-КАТЕ-316-10-R

AMATA-КАТЕ-316-10-R стоит рассматривать для производств, которым требуется высокая производительность комбинационного дозирования, но при этом важно сохранить сравнительно компактные размеры оборудования.

Модель подходит для линий с мелко- и среднефракционными продуктами, требующих диапазона доз от 15 г до 1 кг и высокой скорости работы с возможностью интеграции в производительное упаковочное оборудование.

Рекомендуемая логика подбора: укажите продукт, размер фракции, насыпную плотность, требуемую массу дозы, производительность и упаковочную машину. Для замороженной или трудноскользящей продукции дополнительно следует подобрать исполнение поверхностей продуктового тракта и необходимые устройства подачи и синхронизации.
