Упаковка пластиковых вёдер в термоусадочную плёнку
Для пищевого предприятия в г. Тольятти был подготовлен термоусадочный упаковочный автомат ТУРБОПАК 254 АСП-10 для автоматической упаковки пластиковых вёдер в термоусадочную плёнку.
Проект был рассчитан на создание транспортной упаковки для пластиковых вёдер объёмом 3,3 и 10,7 л. Вёдра подаются в один ряд, проходят упаковочный модуль, оборачиваются термоусадочной плёнкой, после чего плёнка сваривается, усаживается в термомодуле и охлаждается на выходе.
Такое решение подходит для предприятий, которым требуется упаковочное оборудование в Тольятти и Самарской области: автоматическая термоусадочная упаковка пластиковых вёдер, банок, коробок, трей и другой продукции, которую нужно подготовить к складированию, транспортировке и отгрузке.
Задача проекта
Производству требовалось автоматизировать упаковку пластиковых вёдер в термоусадочную плёнку для создания транспортной упаковки. Основная задача — обеспечить стабильную подачу вёдер, обёртывание плёнкой, сварку шва, термоусадку и охлаждение готовой упаковки перед дальнейшим перемещением.
Для решения задачи был выбран термоусадочный упаковочный автомат ТУРБОПАК 254 АСП-10. Машина применяется для автоматической упаковки единичной и групповой продукции в термоусадочную плёнку и может интегрироваться в производственный участок после фасовки, укупорки, маркировки или контроля.
Если предприятию нужно купить упаковочное оборудование в Тольятти или подобрать термоусадочную машину для пластиковых вёдер в Самарской области, при проектировании важно учитывать габариты тары, массу изделия, устойчивость на транспортёре, ширину плёнки, толщину плёнки, направление подачи и время охлаждения упаковки после термоусадки.
- Упаковываемая продукция: пластиковые вёдра.
- Формат 1: ведро 3,3 л, диаметр 178 мм, высота 172 мм.
- Формат 2: ведро 10,7 л, диаметр 282 мм, высота 217 мм.
- Количество в блоке: 1 ведро.
- Упаковка: термоусадочная плёнка.
- Материал: термоусадочная плёнка по ГОСТ 25951.
- Оборудование: ТУРБОПАК 254 АСП-10.
- Производительность: до 8 циклов в минуту по ТЗ.
Упаковываемая продукция: пластиковые вёдра
В проекте упаковывались пластиковые вёдра двух типоразмеров. В отличие от фасовочного проекта, где вёдра выступают как тара для продукта, здесь пластиковое ведро является упаковываемой единицей, которую нужно закрыть термоусадочной плёнкой для транспортировки.
Для корректной работы термоусадочного оборудования вёдра должны быть устойчивыми, иметь ровное плоское дно и стабильно проходить по транспортёру. Габариты вёдра определяют развёртку плёночной оболочки, ширину рулона, режим сварки и температуру термоусадки.
Ведро 3,3 л
Диаметр 178 мм, высота 172 мм. В блоке по проекту — одно пластиковое ведро.
Ведро 10,7 л
Диаметр 282 мм, высота 217 мм. В блоке по проекту — одно пластиковое ведро.
Транспортная упаковка
Термоусадочная плёнка формирует защитную оболочку для перемещения и хранения продукции.
Почему выбран ТУРБОПАК 254 АСП-10
ТУРБОПАК 254 АСП-10 предназначен для автоматической упаковки единичной и групповой продукции в термоусадочную плёнку. Для проекта в Тольятти машина была применена как автоматическое решение для упаковки пластиковых вёдер в транспортную плёночную оболочку.
В состав поставки вошли подающий транспортировочный модуль, упаковочный модуль, однозонный термоусадочный модуль и два отводящих рольганга. Такая компоновка закрывает полный цикл: подача ведра, обёртывание плёнкой, сварка, термоусадка, охлаждение и отвод готовой упаковки.
Автоматическая подача
Подающий транспортировочный модуль подаёт вёдра к стойке упаковочного модуля.
Обёртывание плёнкой
Упаковочный модуль оборачивает блок термоусадочной плёнкой и заваривает поперечный шов.
Однозонная термоусадка
Термоусадочный модуль нагревает плёнку, обеспечивает усадку по форме ведра и формирует транспортную оболочку.
Отвод готовой упаковки

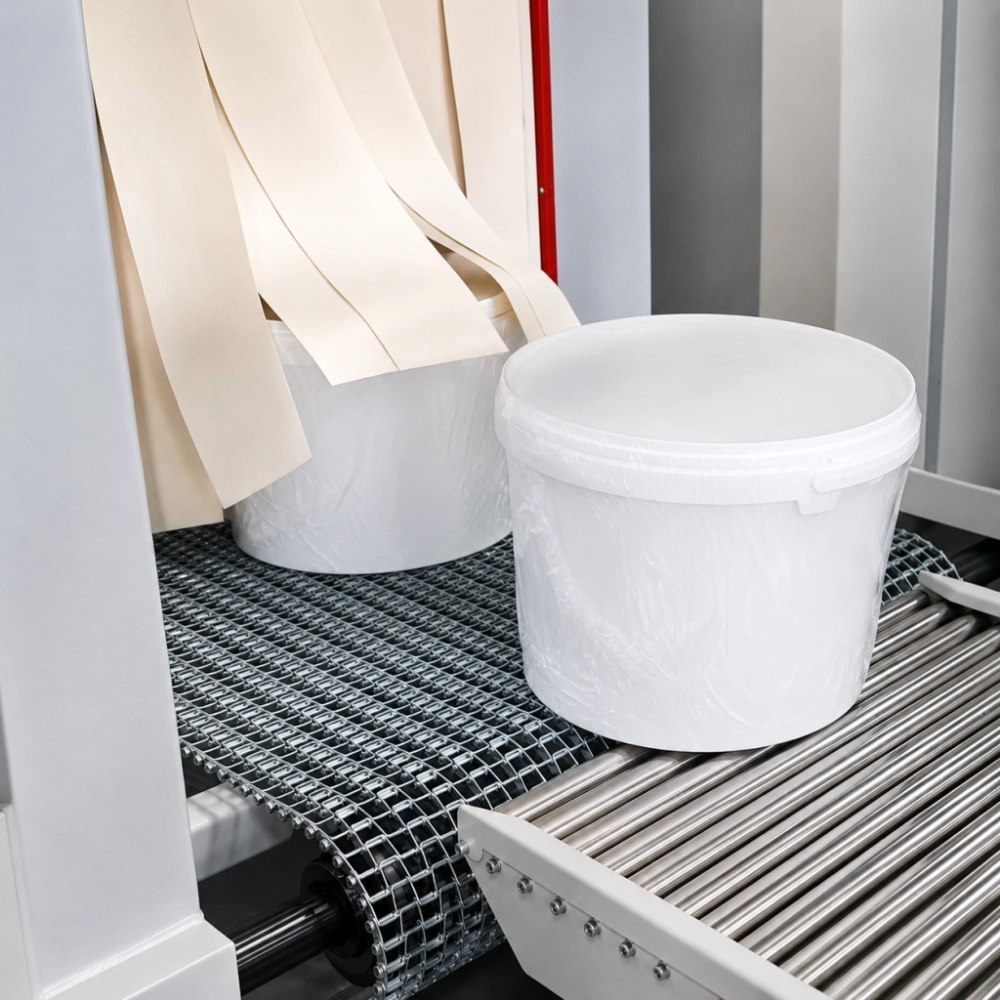

Рольганги L=1000 мм используются для отвода и охлаждения готовой упаковки после термоусадки.
Формат упаковки: термоусадочная плёнка
Термоусадочная плёнка применяется для создания транспортной упаковки, которая фиксирует изделие, защищает его при перемещении и помогает подготовить продукцию к складированию, отгрузке и дальнейшей логистике.
В проекте использовалась термоусадочная плёнка по ГОСТ 25951. Максимальная ширина плёнки по ТЗ — до 700 мм, максимальная толщина — до 100 мкм, максимальный диаметр рулона — до 300 мм. Для достижения максимальной производительности рекомендуется использовать плёнку толщиной 45–100 мкм.
- Тип упаковки: термоусадочная плёнка.
- Назначение: транспортная упаковка пластиковых вёдер.
- Максимальная ширина плёнки: до 700 мм.
- Максимальная толщина плёнки: до 100 мкм.
- Максимальный диаметр рулона: до 300 мм.
- Рекомендуемый диапазон толщины: 45–100 мкм.
- Температурный режим термомодуля: +100…+250 °C.
Состав оборудования по проекту
Линия была сформирована как автоматический участок термоусадочной упаковки пластиковых вёдер. В состав вошли основные модули для подачи, обёртывания, сварки, термоусадки и отвода готовой транспортной упаковки.
- подающий транспортировочный модуль для подачи вёдер к стойке упаковочного модуля;
- правостороннее исполнение подачи;
- упаковочный модуль для обёртывания блока термоусадочной плёнкой;
- узел заваривания поперечного шва;
- однозонный термоусадочный модуль;
- автоматическая подмотка верхнего и нижнего рулонов плёнки;
- блокировка от попадания постороннего предмета под сварочную головку;
- плавная регулировка скорости транспортёров;
- подающий транспортёр с модульной лентой;
- транспортёр термоусадочного модуля с металлическим полотном специальной вязки;
- отводящий рольганг L=1000 мм — 2 шт.;
- вентилятор охлаждения на выходе после термоусадки.
Принцип работы машины
Вёдра движутся по конвейеру в один ряд и попадают на подающий транспортёр машины. На рабочем транспортёре установлен узел остановки потока: после прохождения одного ведра поток останавливается, а ведро перемещается в рабочую зону упаковочного модуля.
Далее рулоны плёнки разматываются на длину, необходимую для обёртывания изделия. После обёртывания и сварки шва упаковка передаётся в термоусадочный модуль. В термотоннеле плёнка усаживается по форме ведра, после чего готовая упаковка охлаждается на выходе.
1. Подача ведра
Ведро поступает на подающий транспортёр машины в один ряд.
2. Обёртывание плёнкой
Упаковочный модуль оборачивает ведро термоусадочной плёнкой.
3. Сварка шва
Края плёнки свариваются, формируя оболочку вокруг упаковываемого изделия.
4. Термоусадка и охлаждение
Плёнка усаживается в термомодуле, затем упаковка охлаждается перед дальнейшим перемещением.
Технические параметры проекта
Производительность
Кинематическая производительность машины по ТЗ — до 8 циклов в минуту. Фактическая скорость зависит от габаритов ведра, характеристик плёнки, скорости подачи и режима охлаждения.
Электропитание
Электропитание — 380 В, 50 Гц. Установленная мощность линии — до 23,5 кВт.
Сжатый воздух
Рабочее давление в пневмосистеме — 0,60 МПа. Расход воздуха — до 350 н.л/мин.
Масса машины
Масса оборудования по ТЗ — до 1200 кг. Электрошкаф имеет степень защиты не ниже IP54.
Связанные разделы по проекту
Для аналогичной задачи подбора оборудования важно учитывать упаковываемую продукцию, формат транспортной упаковки и модель машины. В этом проекте связаны три направления: пластиковые вёдра, термоусадочная плёнка и автомат ТУРБОПАК 254 АСП-10.
Результат для производства
Проект позволил организовать автоматический участок транспортной упаковки пластиковых вёдер в термоусадочную плёнку в г. Тольятти. Оборудование обеспечивает подачу ведра, обёртывание плёнкой, сварку, термоусадку, охлаждение и отвод готовой упаковки.
Такое решение помогает подготовить продукцию в пластиковых вёдрах к складской логистике и отгрузке, снизить ручные операции на участке упаковки и обеспечить повторяемый внешний вид транспортной упаковки.
- автоматическая упаковка пластиковых вёдер в термоусадочную плёнку;
- работа с вёдрами 3,3 и 10,7 л;
- единичная упаковка одного ведра в блоке;
- подающий транспортировочный модуль;
- упаковочный модуль с обёртыванием и сваркой шва;
- однозонный термоусадочный модуль;
- термоусадочная плёнка шириной до 700 мм;
- производительность до 8 циклов в минуту по ТЗ;
- отводящие рольганги L=1000 мм.
Для каких задач подходит аналогичное решение
Аналогичное решение подходит для предприятий, которым требуется автоматическая упаковка пластиковых вёдер, банок, коробок, трей, бутылок и другой продукции в термоусадочную плёнку. Машина может применяться как отдельный участок или как часть производственной линии после фасовки, укупорки, этикетировки и контроля.
При подборе машины важно заранее проверить габариты изделия, массу упаковочной единицы, устойчивость на транспортёре, тип плёнки, толщину плёнки, требуемую производительность, направление подачи, компоновку участка и необходимость дополнительного охлаждения после термоусадки.
Пластиковые вёдра
Транспортная упаковка вёдер с готовой продукцией в термоусадочную плёнку.
Термоусадка
Обёртывание, сварка и усадка плёнки по форме упаковываемого изделия.
Интеграция в линию
Установка после фасовки, укупорки, маркировки или контроля готовой продукции.
Нужно подобрать термоусадочное оборудование в Тольятти?
Если вы планируете купить упаковочное оборудование для термоусадочной упаковки пластиковых вёдер, банок, коробок или другой продукции в Тольятти и Самарской области, обращайтесь в головное подразделение ТАУРАС-ФЕНИКС в Санкт-Петербурге. Специалисты помогут подобрать ТУРБОПАК, плёнку, транспортёры, рольганги и состав участка под ваш продукт, габариты упаковки и требуемую производительность.
Для предприятий региона можно подобрать оборудование для упаковки в термоусадочную плёнку, групповой упаковки, транспортной упаковки, укладки в короба и подготовки продукции к паллетизации.
FAQ: упаковка пластиковых вёдер в термоусадочную плёнку
Какое оборудование подходит для упаковки пластиковых вёдер в термоусадочную плёнку?
Для автоматической упаковки пластиковых вёдер в термоусадочную плёнку подходит ТУРБОПАК 254 АСП-10. Машина выполняет подачу изделия, обёртывание плёнкой, сварку, термоусадку и отвод готовой упаковки.
Какие вёдра были заложены в проекте?
В проекте ТЗ №044-20 были предусмотрены пластиковые вёдра 3,3 л диаметром 178 мм и высотой 172 мм, а также пластиковые вёдра 10,7 л диаметром 282 мм и высотой 217 мм.
Какая плёнка используется для такой упаковки?
В проекте была предусмотрена термоусадочная плёнка по ГОСТ 25951. Максимальная ширина плёнки — до 700 мм, максимальная толщина — до 100 мкм.
Какая производительность была предусмотрена?
По ТЗ кинематическая производительность машины составляет до 8 циклов в минуту. Фактическая производительность зависит от габаритов изделия, свойств плёнки, скорости подачи и режима термоусадки.
