Групповая упаковка стеклянной тары в термоусадочную плёнку
Для предприятия в г. Красноярске была подготовлена термоусадочная машина ТУРБОПАК 254 для групповой транспортной упаковки блоков стеклянной тары в гофроподдоне.
Проект был рассчитан на упаковку сформированных блоков стеклянной тары 0,5 / 0,7 / 1,0 л в термоусадочную плёнку. Машина оборачивает блок плёнкой, выполняет сварку и отрезку, передаёт продукцию в термоусадочный модуль, где плёнка усаживается по форме блока, а на выходе упаковка охлаждается и поступает на рольганг.
Задача проекта
Производству требовалось оборудование для формирования групповой транспортной упаковки блоков стеклянной тары. Основная задача — упаковать уже сформированный блок в термоусадочную плёнку, обеспечить плотную усадку материала и подготовить продукцию к дальнейшей транспортировке и складской логистике.

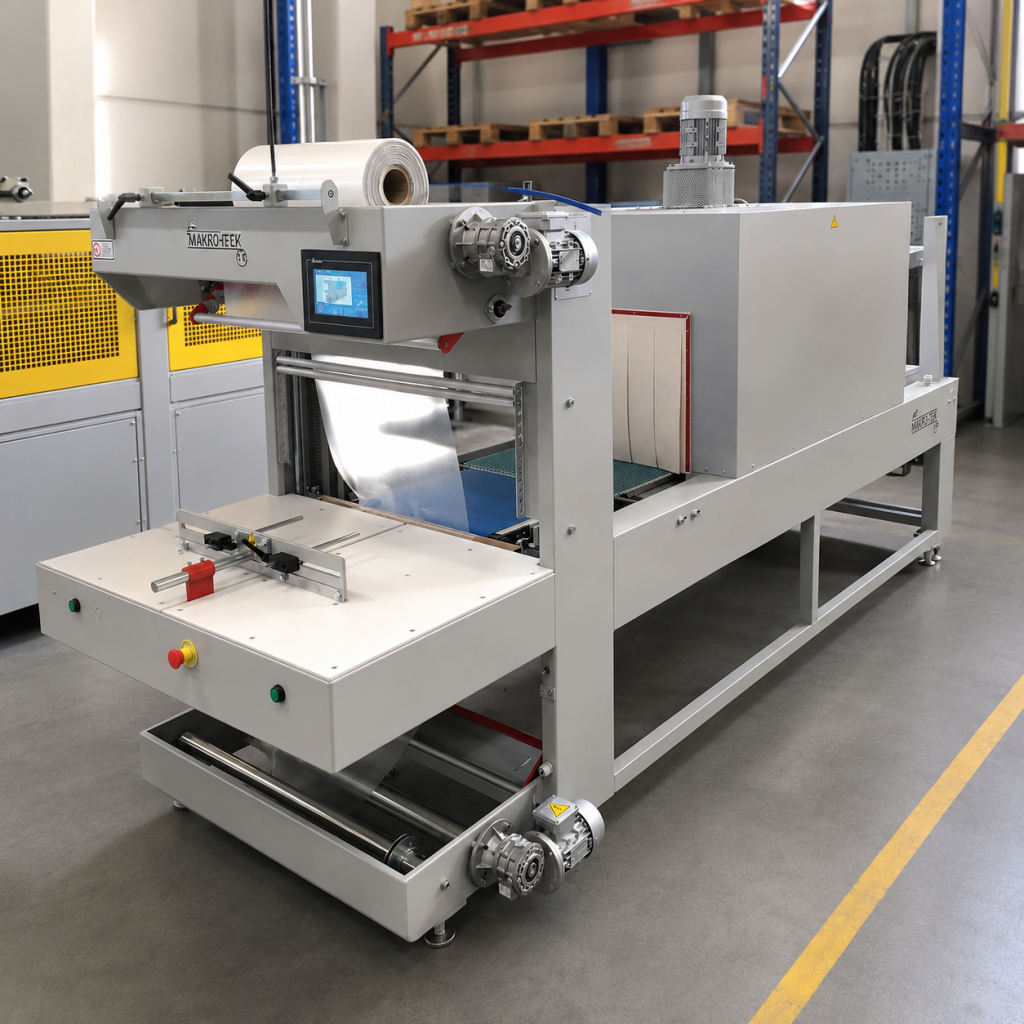

Для решения задачи была выбрана машина ТУРБОПАК 254. Это базовая полуавтоматическая термоусадочная машина серии ТУРБОПАК для участков, где оператор формирует или подаёт блок продукции, а оборудование выполняет оборачивание плёнкой, сварку, отрезку и термоусадку.
- Продукция: блоки стеклянной тары 0,5 / 0,7 / 1,0 л в гофроподдоне.
- Упаковка: групповая транспортная упаковка в термоусадочную плёнку.
- Материал: термоусадочная плёнка толщиной 45–120 мкм.
- Состав: машина ТУРБОПАК 254 и рольганг длиной 1000 мм.
- Режим работы: полуавтоматический или автоматический цикл после настройки режима.
- Производительность: до 10 циклов в минуту по ТЗ.
Продукт и формат упаковки
Блок 4×5
Формат для стеклянной тары 0,5 л в гофроподдоне. По проекту блок имеет ориентировочные размеры 280 × 350 × 260 мм.
Блок 3×4
Формат для стеклянной тары 0,7 л в гофроподдоне. По проекту блок имеет ориентировочные размеры 240 × 320 × 275 мм.
Блок 3×3
Формат для стеклянной тары 1,0 л в гофроподдоне. По проекту блок имеет ориентировочные размеры 258 × 258 × 290 мм.
Почему выбран ТУРБОПАК 254
ТУРБОПАК 254 подходит для задач, где требуется базовая полуавтоматическая групповая упаковка в термоусадочную плёнку. Машина удобна для участков, где блок продукции формируется оператором или подаётся вручную, а дальнейшие операции выполняются автоматически.
Групповая упаковка
Машина формирует транспортную упаковку для предварительно собранных блоков продукции, включая блоки стеклянной тары.
Моноблочная конструкция
Упаковочный и термоусадочный модули выполнены в виде единого моноблока на базе машины ТУРБОПАК 254.
Сварка и отрезка плёнки
Сварочная головка выполняет сварку плёнки и отрезку материала перед подачей блока в термоусадочный тоннель.
Термоусадка и охлаждение
В термоусадочном модуле плёнка нагревается и усаживается по форме блока, после чего упаковка обдувается вентилятором.
Формат упаковки: термоусадочная плёнка
Термоусадочная плёнка применяется для формирования единичной, групповой и транспортной упаковки. После нагрева материал облегает блок продукции, фиксирует его геометрию и защищает при перемещении, хранении и транспортировке.
В этом проекте термоусадочная плёнка используется для групповой упаковки стеклянной тары в гофроподдоне. Такой формат помогает объединить несколько бутылок в устойчивый блок и подготовить продукцию к дальнейшей логистике.
- Тип упаковки: термоусадочная плёнка.
- Назначение: групповая транспортная упаковка.
- Ширина плёнки: до 700 мм.
- Толщина плёнки: 45–120 мкм.
- Диаметр рулона: до 300 мм.
- Дополнительный элемент: гофроподдон под блок стеклянной тары.
Состав упаковочного участка
Упаковочный участок был сформирован как полуавтоматическое решение для работы с предварительно собранными блоками стеклянной тары. Оператор подаёт блок на рабочий стол, а машина выполняет перемещение, оборачивание, сварку, термоусадку и охлаждение упаковки.
- термоусадочная машина ТУРБОПАК 254;
- упаковочный модуль для оборачивания блока плёнкой;
- сварочная головка с блокировкой от попадания посторонних предметов;
- термоусадочный модуль с автоматическим поддержанием температуры;
- верхний и нижний рулоны термоусадочной плёнки;
- автоматическая подмотка рулонов плёнки;
- обдув сварочного шва;
- вентилятор охлаждения упаковки после усадки;
- рольганг длиной 1000 мм для отвода и остывания готовой упаковки.
Принцип работы машины
После загрузки блока изделий и запуска цикла толкатель перемещает блок в зону обёртки плёнкой. Затем выполняется прижим блока, сварка и обрезка плёнки. После этого блок поступает на транспортёр термоусадочного модуля, где плёнка нагревается, усаживается и принимает форму блока.
1. Подача блока
Оператор устанавливает блок стеклянной тары на рабочий стол и запускает цикл упаковки.
2. Оборачивание плёнкой
Блок перемещается в зону обёртки, где плёнка охватывает продукцию и подготавливается к сварке.
3. Сварка и отрезка
Сварочная головка сваривает плёнку, отрезает материал и формирует заготовку термоусадочной упаковки.
4. Термоусадка
В термотоннеле горячий воздух усаживает плёнку по форме блока, после чего упаковка охлаждается вентилятором.
Технические параметры проекта
Производительность
Кинематическая производительность машины по ТЗ — до 10 циклов в минуту. Фактическая производительность зависит от размера блока, свойств плёнки, скорости подачи и режима работы.
Габариты блока
Максимальные габариты блока по проекту: длина до 400 мм, ширина до 400 мм, высота до 370 мм. Максимальная масса блока — до 20 кг.
Питание и воздух
Электропитание — 380 В, 50 Гц. Установленная мощность — 23,5 кВт. Рабочее давление в пневмосистеме — 0,6 МПа.
Температурный режим
Диапазон температурных режимов — от +100 до +250 °C. Заданная температура в термоусадочном модуле и на сварочной губке поддерживается автоматически.
Связанные разделы по проекту
Для аналогичной задачи подбора оборудования важно учитывать формат продукции, упаковочный материал и модель машины. В этом проекте связаны три направления: стеклянная тара, термоусадочная плёнка и термоусадочная машина ТУРБОПАК 254.
Результат для производства
Проект позволил организовать участок групповой транспортной упаковки стеклянной тары в термоусадочную плёнку. Машина ТУРБОПАК 254 выполняет основные операции упаковочного цикла: подачу блока в зону оборачивания, сварку, отрезку плёнки, термоусадку, охлаждение и передачу готового блока на рольганг.
Такое решение помогает стабилизировать транспортную упаковку, снизить ручные операции на участке групповой упаковки и подготовить продукцию к дальнейшему перемещению, складированию и отгрузке.
- групповая упаковка стеклянной тары в гофроподдоне;
- работа с блоками 4×5, 3×4 и 3×3;
- термоусадочная плёнка толщиной 45–120 мкм;
- оборачивание блока верхним и нижним рулоном плёнки;
- сварка и отрезка плёнки;
- термоусадка в тоннеле горячим воздухом;
- охлаждение упаковки после усадки;
- рольганг для отвода и остывания готовой упаковки.
Для каких задач подходит аналогичное решение
Аналогичное решение подходит для предприятий, которым требуется групповая транспортная упаковка продукции в термоусадочную плёнку без полной автоматизации группирования. Машина может применяться для блоков бутылок, банок, коробок, лотков и другой продукции, подходящей по габаритам и массе.
Блоки бутылок
Групповая упаковка стеклянных и ПЭТ-бутылок в термоусадочную плёнку с подложкой, гофроподдоном или без дополнительного основания.
Транспортная упаковка
Формирование устойчивых блоков продукции для перемещения, складирования и отгрузки.
Полуавтоматический участок
Решение для производств, где блок может формироваться вручную, а упаковка, сварка и термоусадка выполняются машиной.
