Упаковка шоколадных конфет в пакет Flow Pack

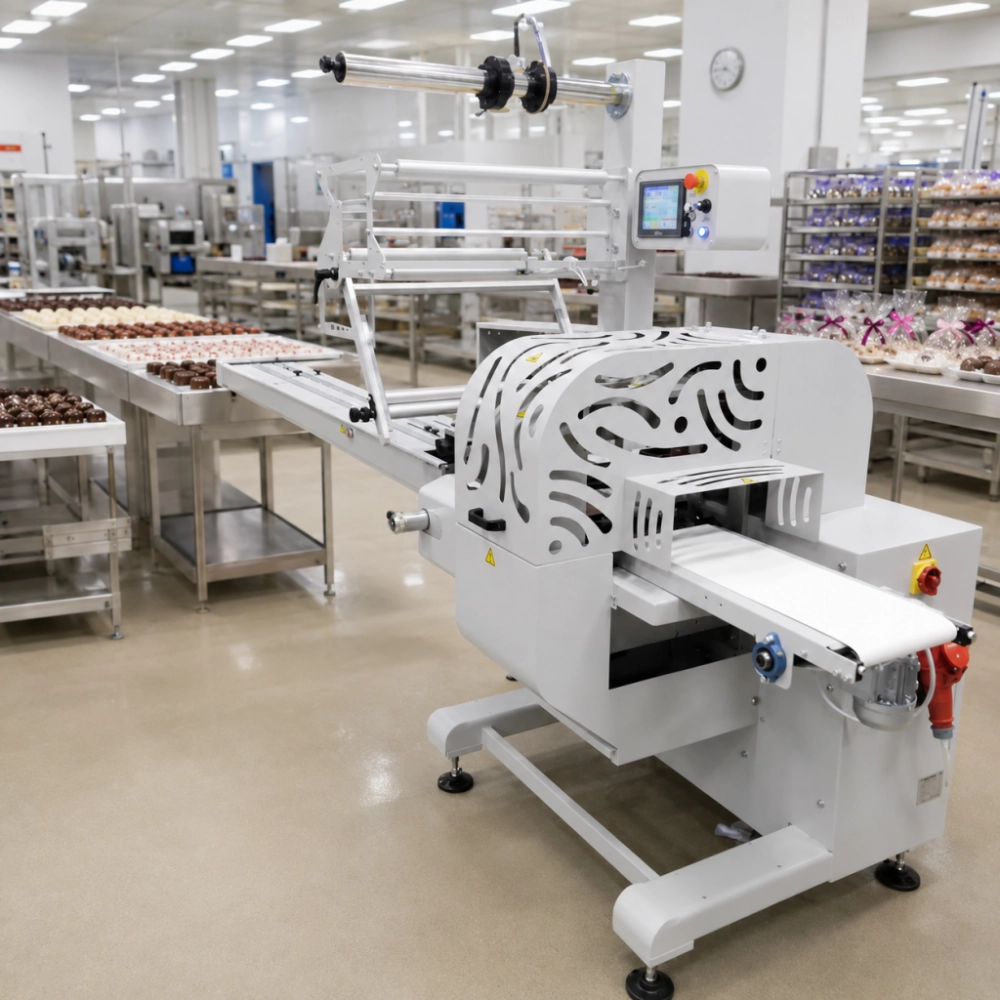

Для кондитерского предприятия в г. Нальчике была подготовлена горизонтальная упаковочная машина ЛИНЕПАК Ф3М с двухпозиционными губками для упаковки шоколадных конфет и штучных кондитерских изделий в пакет Flow Pack.
Проект был рассчитан на упаковку штучных конфет разной формы и размера: конфет с грецким орехом, конфет с миндалем, нуги в шоколаде, конфет с черносливом и других кондитерских изделий. Машина формирует упаковку из рулонной термосвариваемой полипропиленовой плёнки, выполняет продольную и поперечную сварку, отрезку пакета и вывод готовой продукции на отводящий транспортёр.
Такое решение подходит для предприятий, которым требуется упаковочное оборудование для шоколадных конфет в Нальчике и Кабардино-Балкарской Республике: упаковка конфет, нуги, шоколадных изделий, ореховых конфет, сухофруктов в шоколаде, батончиков и другой штучной кондитерской продукции в Flow Pack.
Задача проекта
Кондитерскому производству требовалась горизонтальная упаковочная машина для индивидуальной упаковки шоколадных конфет и штучных кондитерских изделий в пакет Flow Pack. Основная задача — обеспечить стабильную подачу изделий по транспортеру, формирование пакета из рулонной плёнки, аккуратную сварку швов, отрезку упаковки и вывод готового продукта.
Для решения задачи была выбрана машина ЛИНЕПАК Ф3М с двухпозиционными губками. Такая компоновка подходит для серийной упаковки конфет, когда важны скорость, стабильная работа с фотометкой, повторяемая длина пакета, аккуратное прохождение изделия через формирователь и сохранение товарного вида продукта.
Если предприятию нужно купить упаковочное оборудование для шоколадных конфет в Нальчике или подобрать Flow Pack машину для кондитерских изделий в Кабардино-Балкарии, при проектировании важно учитывать длину, ширину, высоту и форму изделия, хрупкость продукта, липкость поверхности, ширину плёнки, шаг фотометки и способ подачи конфет на транспортер.
- Продукт: шоколадные конфеты и штучные кондитерские изделия.
- Тип изделий: конфеты с орехами, нуга в шоколаде, конфеты с черносливом, длинномерные кондитерские изделия.
- Упаковка: пакет Flow Pack.
- Плёнка: термосвариваемая полипропиленовая плёнка.
- Толщина плёнки: 30–40 мкм.
- Фотометка: тёмная на светлом фоне или светлая на тёмном фоне.
- Размер фотометки: 5 × 15 мм.
- Оборудование: ЛИНЕПАК Ф3М с двухпозиционными губками.
- Производительность: до 150 циклов в минуту по ТЗ.
Продукт: шоколадные конфеты и штучные изделия
В проекте были предусмотрены штучные кондитерские изделия разной формы: конфеты с грецким орехом, конфеты с миндалем, нуга в шоколаде с орехом, конфета «Метеоорешек», конфета с черносливом и длинномерное изделие «Чикита». Для таких продуктов важно обеспечить стабильное положение изделия на транспортере и прохождение внутри рукава пакета без деформации.
По ТЗ изделия не должны разваливаться или деформироваться при транспортировке по подающему транспортеру и внутри рукава пакета до запайки и отрезки плёнки. Также продукт не должен прилипать к нержавеющим деталям подающего транспортёра.
Шоколадные конфеты
Машина рассчитана на индивидуальную упаковку конфет, нуги в шоколаде и других штучных кондитерских изделий.
Разные габариты
В ТЗ были заложены изделия длиной от 40 до 120 мм и разной высоты.
Бережная подача
Для стабильной упаковки важно, чтобы изделия не деформировались и не прилипали к рабочим поверхностям.
Почему выбран ЛИНЕПАК Ф3М
ЛИНЕПАК Ф3М применяется для горизонтальной упаковки штучной продукции в трёхшовный пакет Flow Pack. Машина подходит для конфет, батончиков, печенья, вафель, сырков, хлебобулочной продукции и других изделий, которые подаются по транспортеру и упаковываются в индивидуальную плёночную упаковку.
В проекте машина была укомплектована регулируемым формирователем пакета, пластиковыми толкателями подающего транспортёра, одним рулонодержателем, узлом размотки плёнки, двухпозиционными губками поперечной сварки, отрезным ножом с зигзагообразной режущей кромкой и рабочим столом из нержавеющей стали.
Двухпозиционные губки
Машина выполнена с двухпозиционными губками для поперечной сварки пакета.
Опция «нет продукта — нет пакета»
Оборудование не формирует пустой пакет при отсутствии изделия на подающем транспортере.
Работа с фотометкой
Машина может работать с прозрачной плёнкой без фотометки и с печатной плёнкой по фотометке.
Память рецептов
Система управления предусматривает оперативную память на 42 типоразмера изделий.
Формат упаковки: пакет Flow Pack
Flow Pack — трёхшовная упаковка из рулонной термосвариваемой плёнки. Для шоколадных конфет и штучных кондитерских изделий этот формат позволяет получить индивидуальную потребительскую упаковку с продольным швом, двумя поперечными швами и аккуратной отрезкой пакета.
В проекте применялась термосвариваемая полипропиленовая плёнка толщиной 30–40 мкм. Фактическая ширина плёнки и длина пакета определяются для каждого изделия при пусконаладочных работах, поскольку форма и размеры конфет влияют на развёртку упаковки.
- Тип упаковки: Flow Pack.
- Материал: термосвариваемая полипропиленовая плёнка.
- Толщина плёнки: 30–40 мкм.
- Расчётная ширина плёнки по изделиям: от 90 до 170 мм.
- Фотометка: 5 × 15 мм.
- Рулон: внешний диаметр до 350 мм, масса до 25 кг.
- Назначение: индивидуальная упаковка штучных кондитерских изделий.
Состав машины по проекту
Машина была подготовлена как горизонтальный упаковочный автомат для работы с шоколадными конфетами и штучными кондитерскими изделиями. Комплектация учитывала подачу штучного продукта, формирование пакета, сварку швов, отрезку и возможность последующей установки термопринтера.
- регулируемый формирователь пакета для изделий по ТЗ;
- толкатели подающего транспортёра — 36 шт.;
- пластиковые толкатели шириной 6 мм и высотой 15 мм;
- один рулонодержатель и узел размотки для плёнки шириной до 600 мм;
- двухпозиционные губки поперечной сварки длиной 170 мм;
- ширина поперечных швов 7 мм;
- сварочные ролики с продольным рифлением;
- фторлакоткань на пластинах протяжки и сварки продольного шва;
- отрезной нож с режущей кромкой зигзаг;
- боковые направляющие подающего транспортёра высотой 20 мм;
- узел продольной сварки с тремя парами роликов;
- съёмный рабочий стол 1230 × 300 × 20 мм из нержавеющей стали;
- цветной сенсорный дисплей;
- оперативная память на 42 типоразмера изделий;
- электронная защита по моменту на приводах подающего транспортёра и поперечной сварки;
- возможность дальнейшей установки термопринтера DK1100.
Принцип работы горизонтальной упаковочной машины
Конфеты вручную или автоматически укладываются на подающий транспортёр между толкателями. Транспортёр подаёт изделия к формирователю, где рулонная плёнка оборачивает продукт и формирует рукав будущей упаковки.
Далее узел продольной сварки формирует продольный шов, а поперечные губки выполняют поперечную сварку и отделяют готовый пакет. После отрезки готовая упаковка выводится на отводящий транспортёр.
1. Подача конфет
Изделия размещаются на подающем транспортере и перемещаются к формирователю пакета.
2. Формирование рукава
Плёнка с рулона проходит через формирователь и оборачивает штучный продукт.
3. Сварка швов
Машина выполняет продольную и поперечную сварку термосвариваемой полипропиленовой плёнки.
4. Отвод упаковки
Готовый пакет отрезается ножом с кромкой зигзаг и передаётся на отводящий транспортёр.
Технические параметры проекта
Производительность
Кинематическая производительность машины по ТЗ — до 150 циклов в минуту. Фактическая скорость зависит от продукта, плёнки, длины пакета, сварки и подачи изделий.
Питание
Электропитание — 380 В, 50 Гц. Установленная мощность машины — до 6,8 кВт.
Транспортёры
Длина подающего транспортёра — до 2000 мм, длина отводящего транспортёра — до 600 мм.
Рулон плёнки
Диаметр рулона — до 350 мм, внутренний диаметр — 75–77 мм, масса рулона — до 25 кг.
Связанные разделы по проекту
Для аналогичной задачи подбора оборудования важно учитывать продукт, формат упаковки и модель машины. В этом проекте связаны три направления: шоколадные конфеты, пакет Flow Pack и горизонтальная упаковочная машина ЛИНЕПАК Ф3М.
Результат для производства
Проект позволил организовать упаковку шоколадных конфет и штучных кондитерских изделий в пакет Flow Pack в г. Нальчике. Машина ЛИНЕПАК Ф3М обеспечивает подачу продукта, формирование пакета, продольную и поперечную сварку, отрезку и отвод готовой упаковки.
Такое решение помогает автоматизировать индивидуальную упаковку штучной кондитерской продукции, обеспечить аккуратный товарный вид, снизить ручные операции на участке и подготовить продукцию к дальнейшей групповой упаковке, складированию и отгрузке.
- упаковка шоколадных конфет и кондитерских изделий в Flow Pack;
- работа с полипропиленовой плёнкой 30–40 мкм;
- расчётная ширина плёнки по изделиям от 90 до 170 мм;
- двухпозиционные губки поперечной сварки;
- поперечный шов 7 мм;
- нож с режущей кромкой зигзаг;
- опция «нет продукта — нет пакета»;
- память на 42 типоразмера изделий;
- производительность до 150 циклов в минуту по ТЗ.
Для каких задач подходит аналогичное решение
Аналогичное решение подходит для кондитерских предприятий, которым требуется упаковка шоколадных конфет, батончиков, нуги, мармелада, пастилы, зефира, печенья, вафель и другой штучной продукции в Flow Pack.
При подборе машины важно заранее проверить геометрию продукта, устойчивость изделия на транспортере, липкость поверхности, хрупкость, ширину плёнки, шаг фотометки, тип шва, способ подачи и необходимость маркировки даты.
Шоколадные конфеты
Индивидуальная упаковка конфет, батончиков, нуги и других штучных изделий.
Flow Pack
Формирование трёхшовного пакета из рулонной термосвариваемой плёнки.
Серийная упаковка
Высокая скорость работы и переналадка под разные типоразмеры продукции.
Нужно подобрать оборудование для упаковки шоколадных конфет в Нальчике?
Если вы планируете купить упаковочное оборудование для шоколадных конфет, нуги, батончиков или других кондитерских изделий в Нальчике и Кабардино-Балкарской Республике, обращайтесь в обособленное подразделение ТАУРАС-ФЕНИКС в Краснодаре. Специалисты помогут подобрать ЛИНЕПАК Ф3М, плёнку, формирователь пакета, подающий транспортер, маркировку и состав участка под ваш продукт и требуемую производительность.
Для кондитерских производств можно подобрать оборудование для упаковки в Flow Pack, фасовки в пакет-подушку, Дойпак, стик, саше, групповой упаковки, укладки в короба и подготовки продукции к отгрузке.
FAQ: упаковка шоколадных конфет в Flow Pack
Какое оборудование подходит для упаковки шоколадных конфет в Flow Pack?
Для упаковки шоколадных конфет и штучных кондитерских изделий в Flow Pack подходит горизонтальная упаковочная машина ЛИНЕПАК Ф3М. Она формирует пакет из рулонной плёнки, выполняет продольную и поперечную сварку, отрезку и отвод готовой упаковки.
Какие изделия были заложены в проекте?
В проекте ТЗ №052-20 были предусмотрены конфеты «Финикия» с грецким орехом, «Финикия» с миндалем, «Нуга в шоколаде орех», «Метеоорешек», «Чернослив» с грецким орехом и «Чикита».
Какая плёнка использовалась?
По ТЗ применялась термосвариваемая полипропиленовая плёнка толщиной 30–40 мкм. Фактическая ширина плёнки и длина пакета определяются при пусконаладочных работах под конкретное изделие.
Какая производительность предусмотрена?
Кинематическая производительность машины по ТЗ — до 150 циклов в минуту. Фактическая производительность зависит от продукта, длины пакета, плёнки, сварки, подачи и квалификации персонала.
