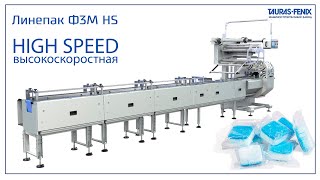

Горизонтальная упаковочная машина ЛИНЕПАК Ф3М HS (High Speed) — это решение для высокоскоростной поточной упаковки штучных изделий в трёхшовные пакеты flow-pack. Машина рассчитана на непрерывную работу на производстве и обеспечивает увеличенную производительность — до 450 циклов/мин — при стабильном качестве формирования пакета и швов.

Модульная конструкция ЛИНЕПАК Ф3М HS облегчает эксплуатацию и адаптацию под конкретную технологическую линию. Машина предусматривает возможность дополнительной установки:

узла автосклейки для минимизации простоев на непрерывно работающей линии, за счёт чего исключается потеря продукта;
байпаса для сброса продукта в момент нештатных остановок (для сложных продуктов);
модуля для отбраковки слипшихся, не соответствующих габаритам изделий;
узла для сдува пустых пакетов на выходе из машины;
модуля для работы с плёнками на клею (нетермосвариваемыми).

ЛИНЕПАК Ф3М HS — многоцелевая высокоскоростная упаковочная машина с независимым серво-управлением основными операциями, продвинутой системой контроля движения и широкими возможностями адаптации под конкретное производство. Большой набор дополнительных опций и сравнительно небольшие размеры делают ЛИНЕПАК Ф3М HS универсальным решением для предприятий, где важны скорость упаковки, стабильная работа оборудования и быстрые переналадки под разные форматы.

Упаковываемая продукция:

Горизонтальная упаковочная машина ЛИНЕПАК Ф3М HS предназначена для высокоскоростной упаковки мелкоштучной и штучной продукции в пакеты типа flow-pack. Оборудование эффективно работает с широким спектром пищевых и непищевых изделий одинаковой или близкой геометрии.

кондитерские изделия: печенье, вафли, конфеты, зефир, пастила, маршмеллоу, шоколадные батончики;
замороженная продукция: мороженое, глазированные сырки, замороженные котлеты, блинчики;
бакалея и снеки: хлебцы, крекеры, галеты, порционные снеки;
бытовая химия: таблетки для посудомоечных машин, брикеты, капсулы;
товары повседневного спроса: мыло, губки для мытья посуды, салфетки, спонжи;
прочая мелкоштучная продукция: изделия регулярной формы, ориентированные на поточную подачу и высокие скорости упаковки.

Благодаря стабильной работе на высоких скоростях и точному сервоуправлению, ЛИНЕПАК Ф3М HS подходит для предприятий, где требуется массовая поточная упаковка мелких изделий с минимальными простоями и высокой повторяемостью качества.

Преимущества

асинхронный двигатель и 9 сервоприводов для точного управления основными операциями;
возможность настройки под различные виды изделий с панели управления;
подающий транспортёр с подачей продукта в хвостовую часть машины;
токосъёмники продольной и поперечной сварки закрытого типа, предотвращающие попадание пыли в зону контакта;
устройство размотки плёнки с самоцентрированием и адаптивным механизмом торможения;
информативный интерфейс с визуализацией на базе сенсорной панели управления;
современный европейский дизайн.

Производительность (кинематическая) до 450 упак/мин

Упаковочный материал Двуосноориентированный полипропилен с одним или двумя термосвариваемыми слоями, комбинированные материалы на основе полипропилена

Толщина пленки, мкм 30-40

Ширина рулона пленки, мм 600

Внешний диаметр рулона пленки, мм 350

Вес рулона пленки, максимум, кг 25

Привод поперечной сварки Серво

Ширина продукта, максимум, мм 280

Высота продукта, максимум, мм 120

Узел поперечной сварки Ротационный

Подключение машины 380 В, 3Ф, 50 Гц

Установленная мощность, кВт 16,1

Рабочее давление в пневмосистеме, МПа 0,6

Потребление сжатого воздуха л/мин 100

Длина аппарата, мм 5500

Ширина аппарата, мм 1450

Высота аппарата, мм 2400

корпус машины из углеродистой стали с порошковым покрытием;
фиксированный формирователь пакета;
толкатели подающего транспортёра;
узел размотки плёнки с двумя рулонодержателями и устройством центрирования рулона;
устройство пневматического разведения роликов при остановке машины;
отрезные ножи типа «прямой»;
устройство сдува пустых пакетов;
устройство сдува не уложенного продукта из зоны формирования в позицию толкателя;
узел продольной сварки с четырьмя парами роликов: протяжная пара, пара предварительного нагрева плёнки, сварочная пара и подгибная пара;
отводящий транспортёр длиной 600 мм.
