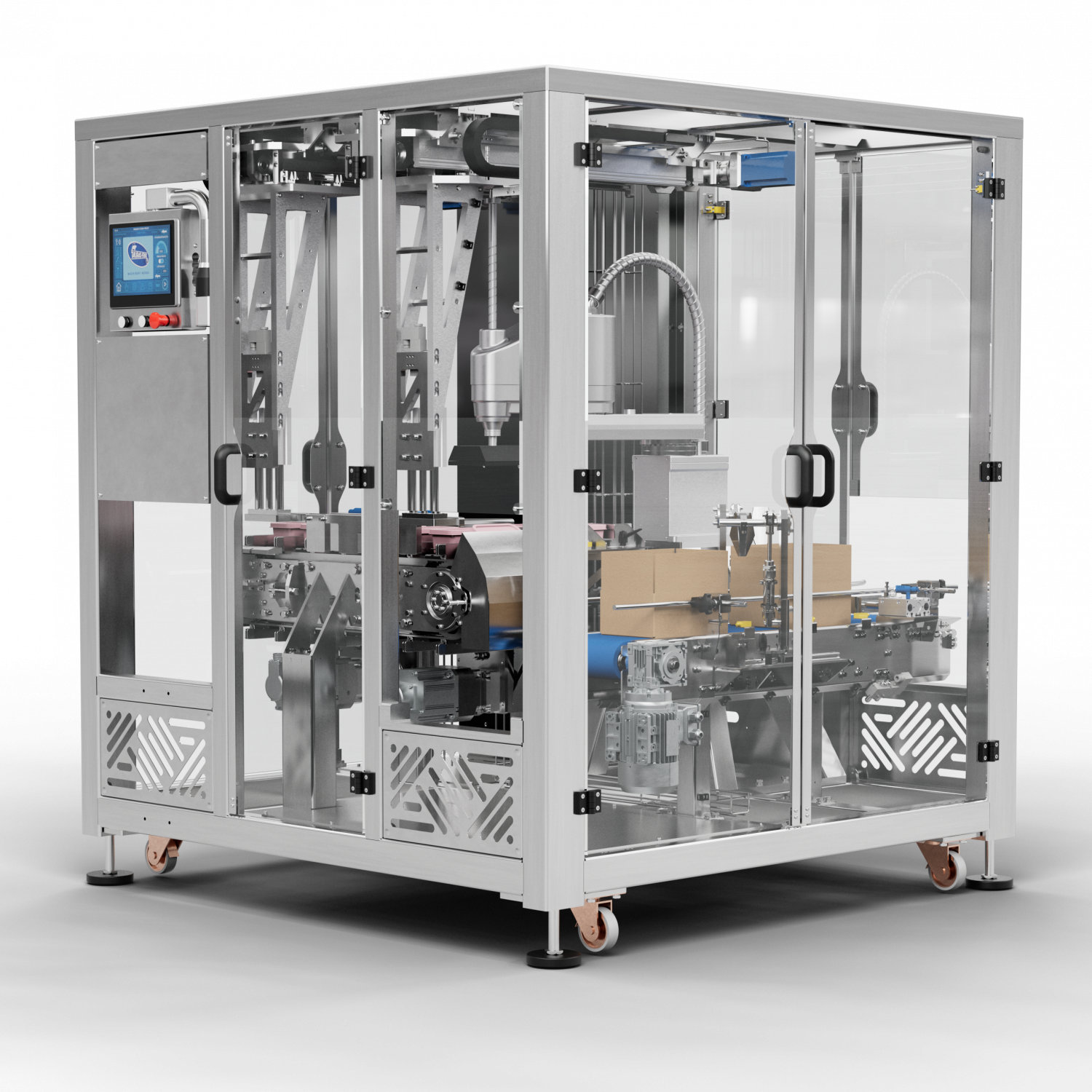

SPM-SR-20 — автоукладчик для творожных брикетов и пластиковой тары

Послойная укладка продукции в гофрокороб

SPM-SR-20 предназначен для автоматической укладки продукции в гофрокороба типа American Case. Машина формирует слой из нескольких упаковок, переносит его в короб и повторяет цикл до получения заданного количества вложений.

Оборудование применяется для творожных брикетов во флоупаке, продукции в коррексе, пластиковой тары со спредом, творогом, сливочным сыром, а также для другой жёсткой и полужёсткой упаковки, которую нужно уложить аккуратными слоями в транспортную тару.

Особенность решения: автоукладчик выполняет ориентированную укладку плашмя, сохраняя положение продукта, геометрию блока и повторяемость транспортной упаковки.

Полезно: SPM-SR-20 может встраиваться в автоматическую end-of-line линию с формирователем коробов, транспортёрами, заклейщиком, чеквейером, металлодетектором и роботизированной паллетизацией.

Для каких задач подходит SPM-SR-20

Автоукладчик выбирают для линий, где продукцию после фасовки или первичной упаковки нужно уложить в короб слоями, без ручной перекладки и нарушения формы потребительской упаковки.

• послойная укладка продукции в гофрокороба American Case;
• ориентированная укладка продукта плашмя;
• работа с творожными брикетами во флоупаке;
• работа с продукцией в коррексе;
• работа с пластиковой тарой со спредом, творогом и сливочным сыром;
• формирование блока по заданному рецепту;
• укладка 4 или 6 упаковок за такт;
• работа с коробами на 8 или 12 вложений;
• приём продукции от нескольких упаковочных автоматов;
• интеграция с формирователями коробов и заклейщиками;
• интеграция с чеквейером, металлодетектором и паллетированием;
• производительность до 20 тактов в минуту.

Принцип работы машины

Продукция поступает с упаковочных автоматов на приёмный транспортёр автоукладчика. На входе продукт ориентируется и подаётся в один ряд, после чего машина формирует группу по заданному рецепту.

Пошаговое перемещение транспортёра позволяет собрать слой нужного формата. После набора группы манипулятор с захватами переносит слой в предварительно подготовленный короб.

Короб фиксируется в зоне укладки, чтобы сохранить точность позиционирования и аккуратность размещения продукта. После заполнения короб передаётся на следующий этап линии: заклейку, контроль веса, металлодетекцию, накопление или паллетирование.

Практическая выгода: SPM-SR-20 автоматизирует укладку продукции в короб и помогает получить стабильный формат транспортной упаковки без ручного формирования слоёв.

Работа с творожными брикетами

SPM-SR-20 подходит для творожных брикетов во флоупаке, где важно сохранить ориентацию продукта, аккуратно сформировать слой и исключить смещение упаковок при укладке в короб.

В зависимости от формата продукта машина может работать с брикетами 180 г размером 160×80×23 мм и брикетами 90 г размером 130×80×23 мм. Для стабильной работы учитывают ориентацию продукта на входе, сварочный шов, высоту подачи и формат короба.

Критичный параметр: продукт подаётся короткой стороной вперёд, а сварочный шов должен быть ориентирован вниз для стабильного движения и укладки.

Укладка в 8 и 12 вложений

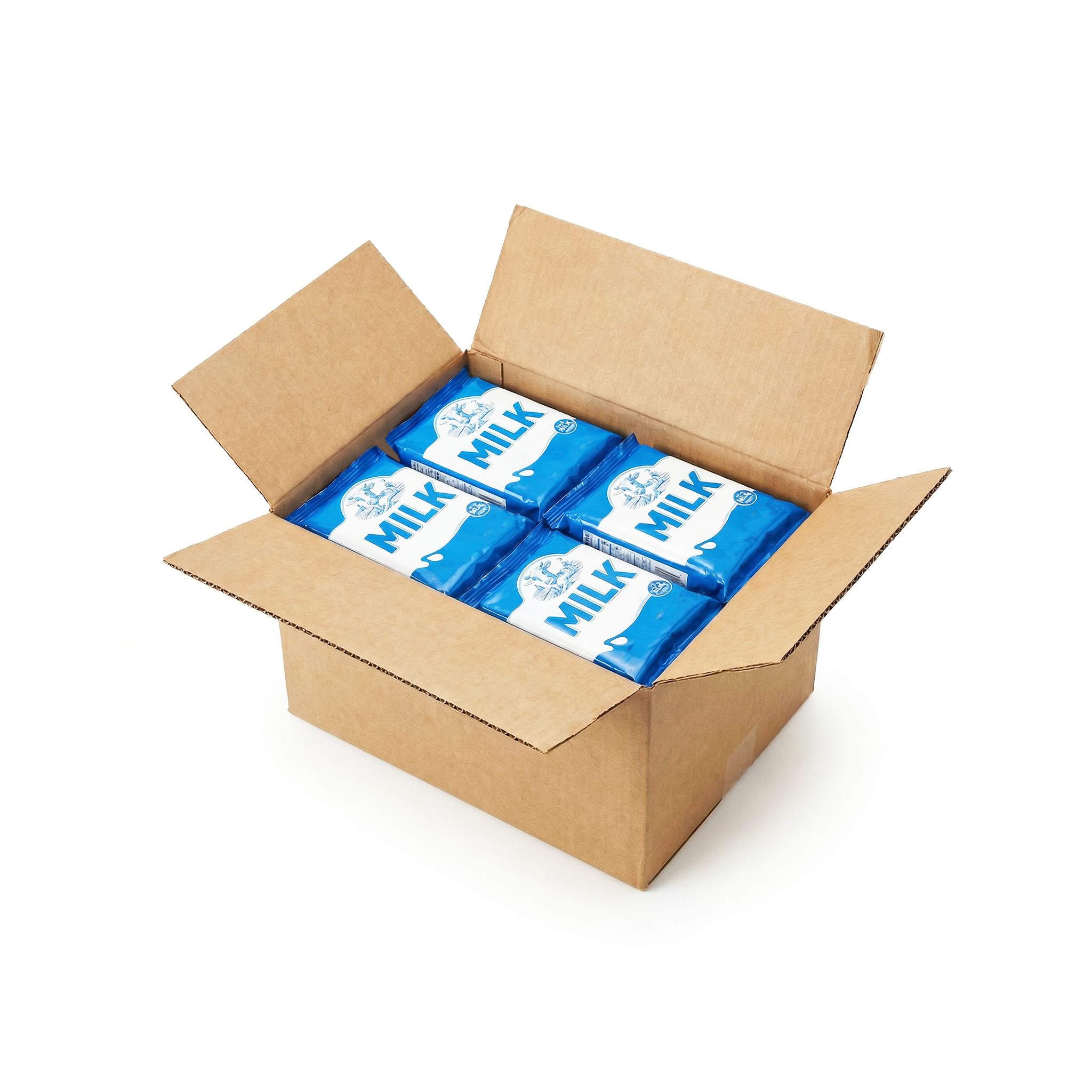

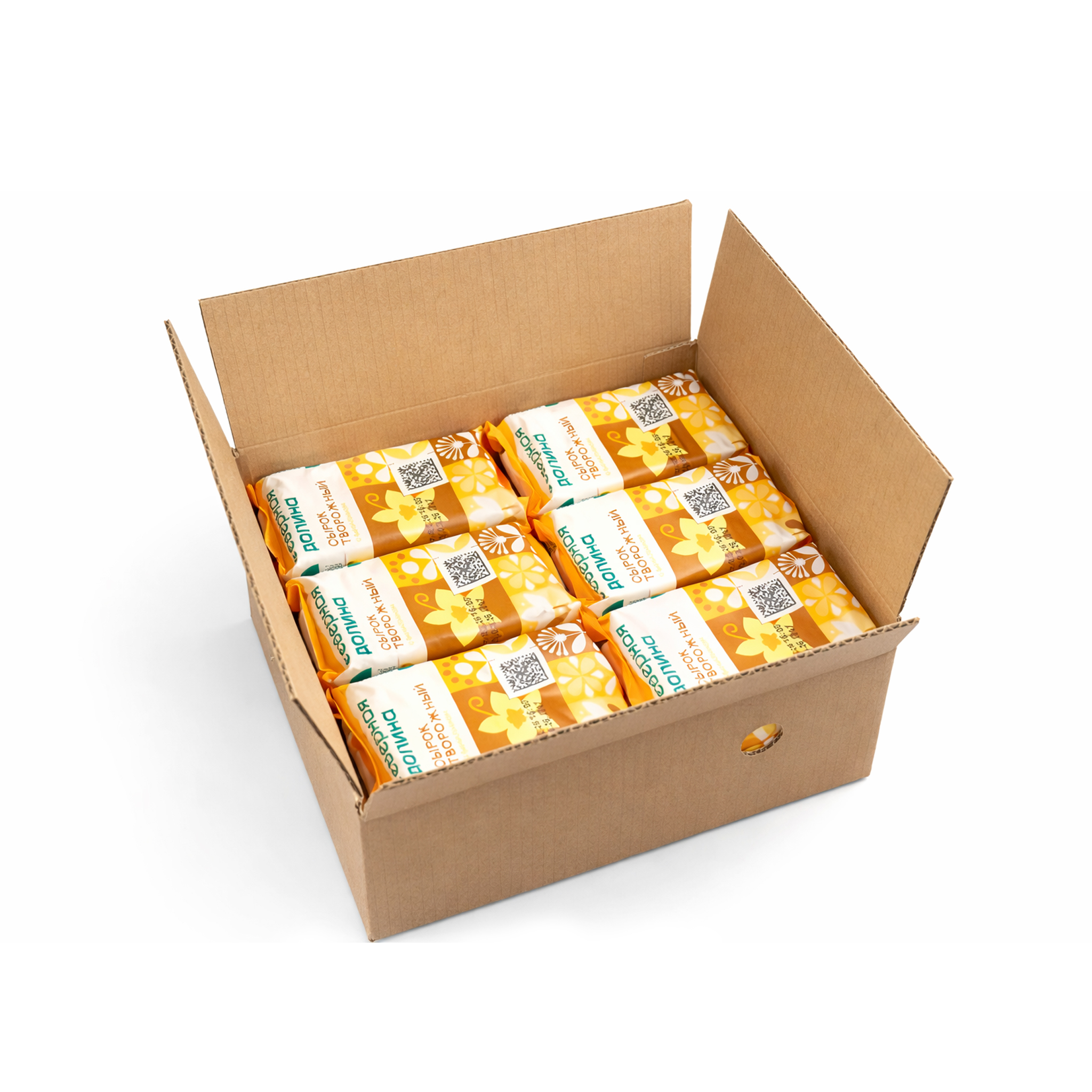

Машина может работать с коробами под разные схемы вложения. Для 8 вложений применяется формат блока 2×2 в два слоя. Для 12 вложений используется формат блока 3×2 в два слоя.

Такая логика позволяет адаптировать укладку под разные размеры продукта, рецепты упаковки и требования к транспортной таре.

Важно для подбора: формат блока, количество слоёв, размеры продукта и габариты короба нужно согласовывать вместе, чтобы упаковка стабильно проходила по всей линии.

Работа с коррексом и пластиковой тарой

Помимо творожных брикетов, SPM-SR-20 может применяться для продукции в коррексе и пластиковой таре. Такое решение востребовано для творога, творожной массы, сливочного сыра, спредов, паштетов и другой пастообразной продукции.

Для коррекса и пластиковой тары особенно важны аккуратная подача, сохранение ориентации, стабильный захват и точное размещение продукта в коробе без нарушения формы упаковки.

Преимущество послойной укладки: продукт размещается в коробе аккуратными слоями, что упрощает дальнейшую логистику, складирование и паллетирование.

Интеграция в end-of-line участок

SPM-SR-20 может работать как часть автоматической линии групповой и транспортной упаковки. Машина принимает продукт от упаковочных автоматов, формирует блок, укладывает его в короб и передаёт заполненную тару на дальнейшие операции.

Участок может включать формирователь коробов, транспортёры, заклейщик коробов, чеквейер, металлодетектор, накопление и роботизированную паллетизацию.

Логика участка: упаковочный автомат выдаёт продукт, SPM-SR-20 формирует слой и укладывает его в короб, после чего транспортная тара закрывается, контролируется и передаётся на паллетирование.

Технические параметры

Производительность SPM-SR-20 — до 20 тактов в минуту. За один такт машина может укладывать 4 или 6 упаковок в зависимости от рецепта.

Суммарная производительность входных линий — до 3×70 упаковок в минуту. Высота выхода продукта с линии — 800–850 мм.

Для 8 вложений используется формат блока 2×2 в два слоя и короб 266×180×98 мм. Для 12 вложений используется формат блока 3×2 в два слоя и короб 213×180×98 мм.

Для коробов применяется гофрокартон Т23–Т24, профиль B или C.

Когда стоит выбрать SPM-SR-20

SPM-SR-20 стоит выбирать, если производству нужно автоматизировать послойную укладку творожных брикетов, продукции в коррексе или пластиковой тары в короба American Case.

Машина подходит для молочной промышленности и производителей пастообразных продуктов, где важны аккуратная подача, сохранение формы упаковки, гибкая настройка рецептов и стабильная работа end-of-line участка.

Рекомендуемая логика подбора: сначала определить формат продукта, количество вложений, число слоёв, размеры короба, высоту подачи и производительность входных линий, затем согласовать конфигурацию SPM-SR-20.
